Encofrado de paneles de acero Tricon
El Encofrado de paneles de acero Tricon es un sistema de encofrado robusto y versátil para todo tipo de trabajos en hormigón, desarrollado y producido por Construx
Este sistema de encofrado pertenece a la categoría de sistemas de paneles modulares de alta resistencia y es adecuado para cualquier obra donde sea necesario construir muros, columnas o vigas de hormigón de manera rentable.
A pesar de su gran resistencia de 80 kN/m², el peso de los paneles sigue siendo limitado, lo que facilita su manipulación con grúa. Gracias a una gestión total de calidad en el diseño, la producción y la logística, Construx garantiza una calidad constantemente alta.
Aplicación del sistema Tricon de Construx:
- Marco de acero galvanizado
- Contrachapado de 18 mm con revestimiento fenólico de 220 g/m²
- Contrachapado atornillado por la parte trasera
- Laterales perfilados
- Orificios cónicos de acero para tirantes
El sistema Tricon de Construx cumple con los siguientes requisitos:
- Rígido y sólido
- Fácil y ergonómico
- Diseñado y calculado según las normas aplicables
- Producción interna, controlada y certificada
Especificaciones del sistema Tricon de Construx:
- Encofrado modular de paneles de acero
- Espesor del panel: 120 mm
- Paneles de gran superficie
- Número limitado de accesorios
- Alta resistencia a la presión: 80 kN/m²
- Larga vida útil
A. Robusto y estable:

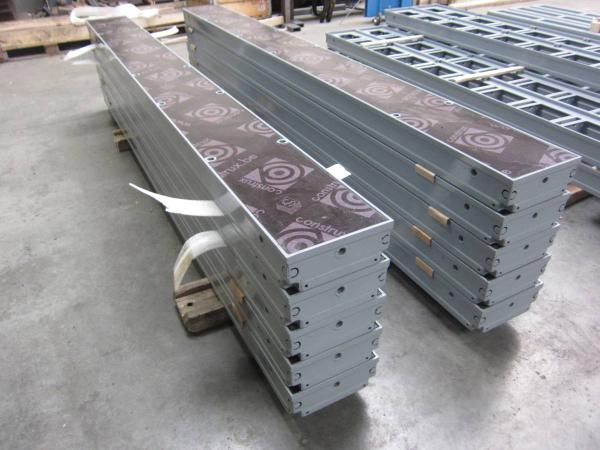

Todos los materiales utilizados son completamente resistentes a las condiciones de obra. Los paneles están construidos con un marco de perfiles de acero sobre el cual se atornilla un revestimiento de contrachapado de madera de 18 mm.
- Protección interior mediante galvanización.
- Protección exterior mediante galvanización
B. Fácil y práctico:
El tiempo de búsqueda se reduce y el almacenamiento se simplifica gracias al número limitado de accesorios. Como resultado, el montaje del encofrado en la obra se vuelve extremadamente sencillo.
Tipos de paneles Tricon de Construx
- Paneles de muro: 3 alturas (3300 mm, 2700 mm y 1200 mm) con 7 anchos cada uno (2400 mm, 1200 mm, 900 mm, 720 mm, 600 mm, 300 mm y 240 mm).
- Paneles universales: 1 panel universal de 720 mm de ancho por altura, equipado con un patrón adicional de orificios cada 30 mm. Se utiliza para esquinas, uniones de muros, columnas y para la producción de pilares.
- Paneles de esquina fijos: esquinas internas para formar ángulos de 90°.
- Paneles de esquina articulados: esquinas internas y externas para formar ángulos agudos o obtusos.
- Esquinas retráctiles: para la construcción de núcleos de escaleras y huecos de ascensores.
- Dimensiones personalizadas disponible
Aplicación del encofrado Tricon de Construx
- La conexión de los paneles se realiza con la Abrazadera Tricon. Los paneles se sujetan y alinean simultáneamente, utilizando 2 abrazaderas por conexión para paneles de hasta 2700 mm.
- La viga de compensación de 850 mm de longitud tiene ganchos integrados y se puede utilizar universalmente para alinear y reforzar las uniones entre paneles.
- Los paneles de 2400 mm de ancho tienen orificios para tirantes en el centro, mientras que los paneles más estrechos tienen orificios a la izquierda y a la derecha para insertar las barras de amarre.
- La carga máxima permitida de las barras de amarre Ø15 mm y Ø20 mm cumple con la norma DIN18216.
- Para una altura de muro de 2700 mm, se requieren 2 barras de amarre.
- Para una altura de muro de 3300 mm, se requieren 3 barras de amarre.
- Los orificios de amarre no utilizados deben cerrarse en el lado de hormigonado con un tapón de plástico.
- Si hay paneles de diferentes anchos uno junto al otro, las barras de amarre pasan a través del panel más ancho.
- Los rellenos de 50 mm, 60 mm y 100 mm son perfiles de aluminio; las abrazaderas estándar son suficientes para la alineación y las barras de amarre pasan a través de estos rellenos.
- Los rellenos de 110 mm a 230 mm de ancho, deben fabricarse en madera. Las vigas se fijan al panel con la abrazadera y una viga Tricon asegura la alineación, permitiendo el paso de la barra de amarre a través de ella.
- Los ángulos rectos se logran sujetando una esquina interna en el interior y 2 paneles de muro o un panel de muro y un panel universal con una abrazadera Tricon en el exterior.
- Los ángulos agudos y obtusos se realizan con paneles de esquina articulados en ambos lados, fabricados en acero inoxidable.
- Los muros a una sola cara se construyen utilizando escuadras.
El sistema Tricon de Construx es un sistema de encofrado modular con un número limitado de accesorios.

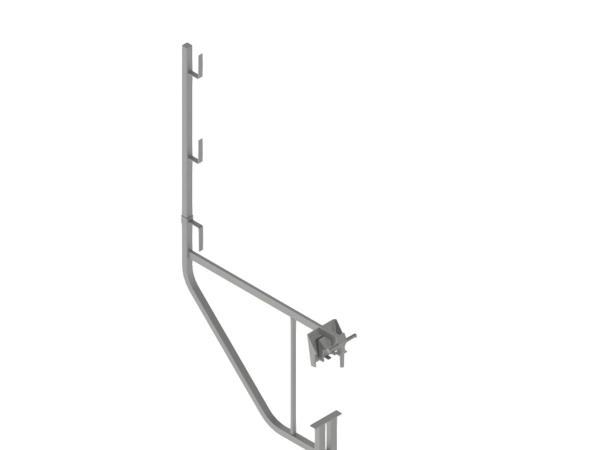

Ménsula de andamio
Tirante tope con tuerca de mariposa
Waler 850
Soporte de amarre superior
Puntal de empuje y tracción
Barra de unión con tuerca de mariposa
Abrazadera de cimentación
Placa base
Gancho de elevación
Abrazadera
Waler de compensación 850
Tirante de amarre con tuerca de mariposa
Conector de escuadra
