Encofrado de paneles de aluminio Conalu
El encofrado de paneles de aluminio Conalu ha sido diseñado y producido por Construx. Se trata de un sistema de encofrado modular multipropósito para trabajos de hormigonado en obra
Este sistema de encofrado pertenece a la categoría de sistemas de paneles de aluminio de montaje manual y es adecuado para cualquier obra donde sea necesario verter muros, columnas o vigas de hormigón de manera rentable. A pesar de su peso reducido, los paneles Conalu son rígidos y tienen una alta resistencia, que varía entre 60 kN/m² y 80 kN/ m², dependiendo del tipo de panel. Gracias a una gestión total de calidad en el diseño, la producción y la logística, Construx garantiza una calidad constantemente alta.
Composición de los paneles Conalu:

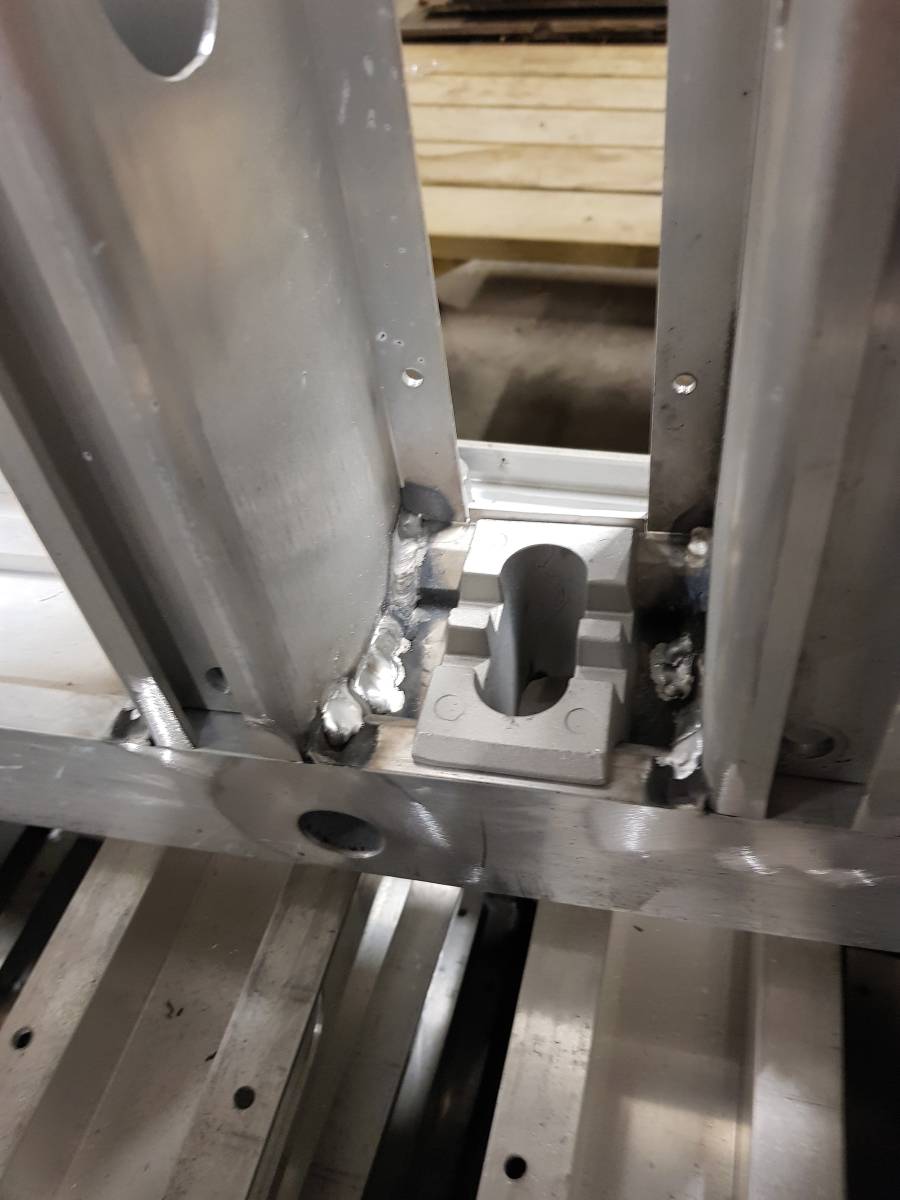

- Marco de aluminio

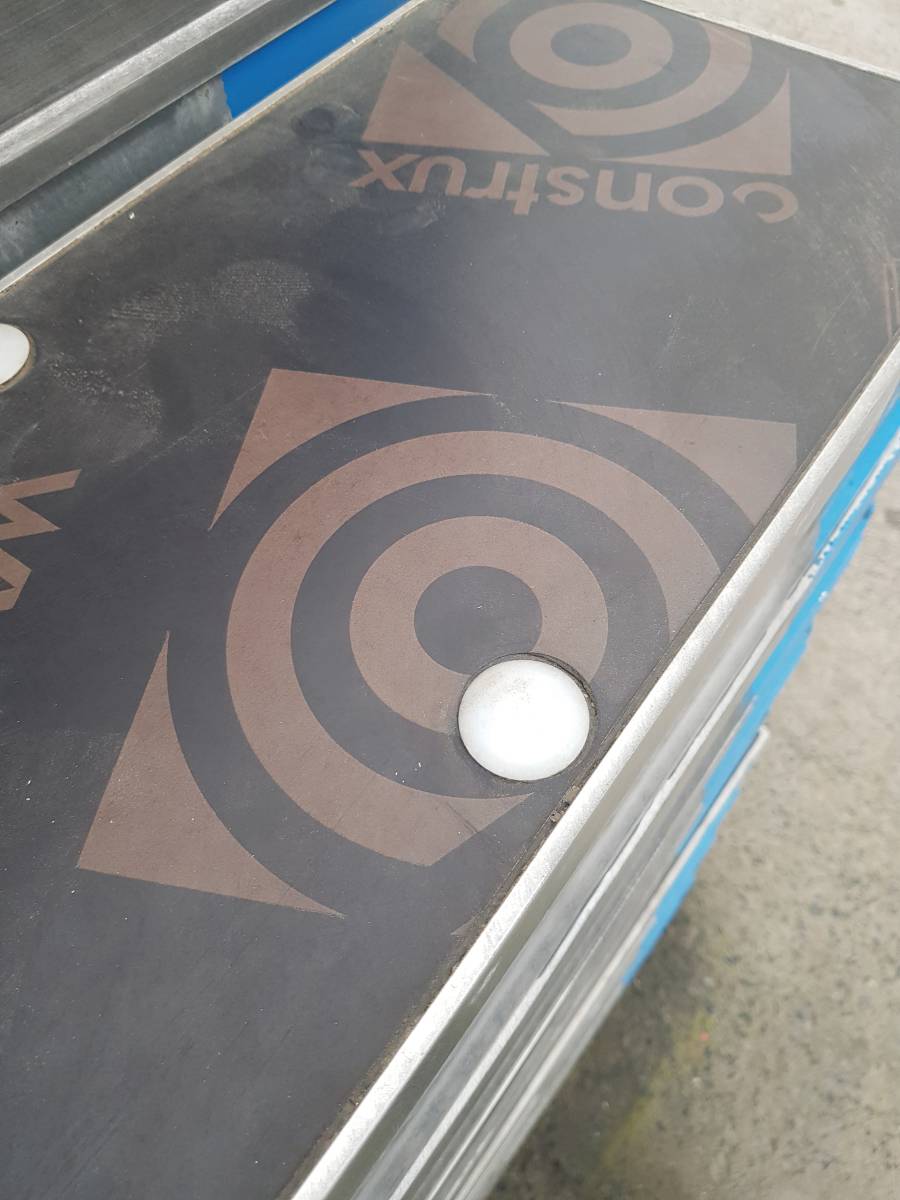

- Contrachapado de 18 mm con revestimiento fenólico de 220 g/m²
- Contrachapado atornillado por la parte trasera
- Laterales perfilados
Requisitos del sistema Conalu:
- Rígido y sólido
- Fácil y ergonómico
- Diseñado y calculado según las normas aplicables
- Producción interna, controlada y certificada
Especificaciones del sistema Conalu:
- Sistema de encofrado modular de paneles
- Espesor del panel: 120 mm
- Amplia variedad de tamaños de paneles
- Número limitado de piezas
- Alta resistencia a la presión: de 60 kN/m² a 80 kN/m²
- Larga vida útil
- Configuración de esquinas y columnas con incrementos de 10 mm
- Compatible con el Encofrado de paneles de acero Tricon
Tipos de paneles Conalu:
- Paneles de muro: panel estándar con 4 orificios para tirantes.
- Paneles de muro con orificios adicionales a 250 mm de los perfiles laterales: cuando se colocan de lado, estos paneles pueden fijarse por encima de la impermeabilización.
- Paneles de columna: equipados con un patrón adicional de orificios cada 50 mm, ajustables en incrementos de 10 mm mediante una tuerca de ajuste. Se utilizan en esquinas, uniones de muros, como paneles de tope y para la construcción de cajas de columnas.
- Paneles adyacentes: estructura idéntica a los paneles de columna, pero sin patrón de orificios, utilizados en esquinas y como relleno.
- Paneles de gran tamaño: anchos de 2000 mm, 2500 mm y 3000 mm, siempre equipados con orificios adicionales para facilitar su uso en ambas direcciones.
- Paneles de esquina fijos para interior y exterior: para formar ángulos de 90°. Paneles de esquina articulados para interior y exterior: para formar ángulos agudos y obtusos.
- Columnas de esquina: combinación de un panel de esquina interna y un panel de columna, que se utilizadan cuando las columnas están integradas en un muro.
Utilización del encofrado Conalu:
- La conexión de los paneles se realiza con las abrazaderas Conalu, utilizando solo 2 por unión cuando se usan paneles de 2650 mm. Las vigas de compensación de diferentes longitudes sirven para reforzar y alinear las uniones entre paneles.
- Abrazaderas Conalu variables para su uso con rellenos de hasta 150 mm. Cada panel está equipado con 2 orificios para tirantes a la izquierda y a la derecha.
- Los rellenos de 50, 60 y 100 mm de ancho están hechos de aluminio, equipados con abrazaderas Conalu variables y alineados con vigas de compensación.
- Los rellenos de más de 150 mm se fabrican con perfiles de madera Conalu, acoplados con abrazaderas Conalu estándar y alineados con vigas de compensación, a través de las cuales pasan las barras de amarre.
- Los ángulos de 90° se logran utilizando un panel de esquina interna en el interior y un panel de esquina externa o una combinación de un panel de columna y un panel adyacente en el exterior.
- Los ángulos agudos y obtusos se realizan utilizando paneles de esquina articulados, que pueden alinearse con vigas de compensación articuladas.
- Las columnas convencionales se construyen colocando 2 paneles opuestos entre sí, mientras que los otros 2 lados se realizan en madera.
- Con 4 paneles de columna en un montaje intercalado, se pueden fabricar columnas con incrementos de 10 mm, y la sección máxima con paneles de 1000 mm de ancho es de 850 mm x 850 mm.
- Los muros a una sola cara se construyen utilizando escuadras.
El sistema Conalu de Construx es un sistema de encofrado modular con un número limitado de accesorios
Ménsula de andamio
Viga de compensación
Cuña de fijación

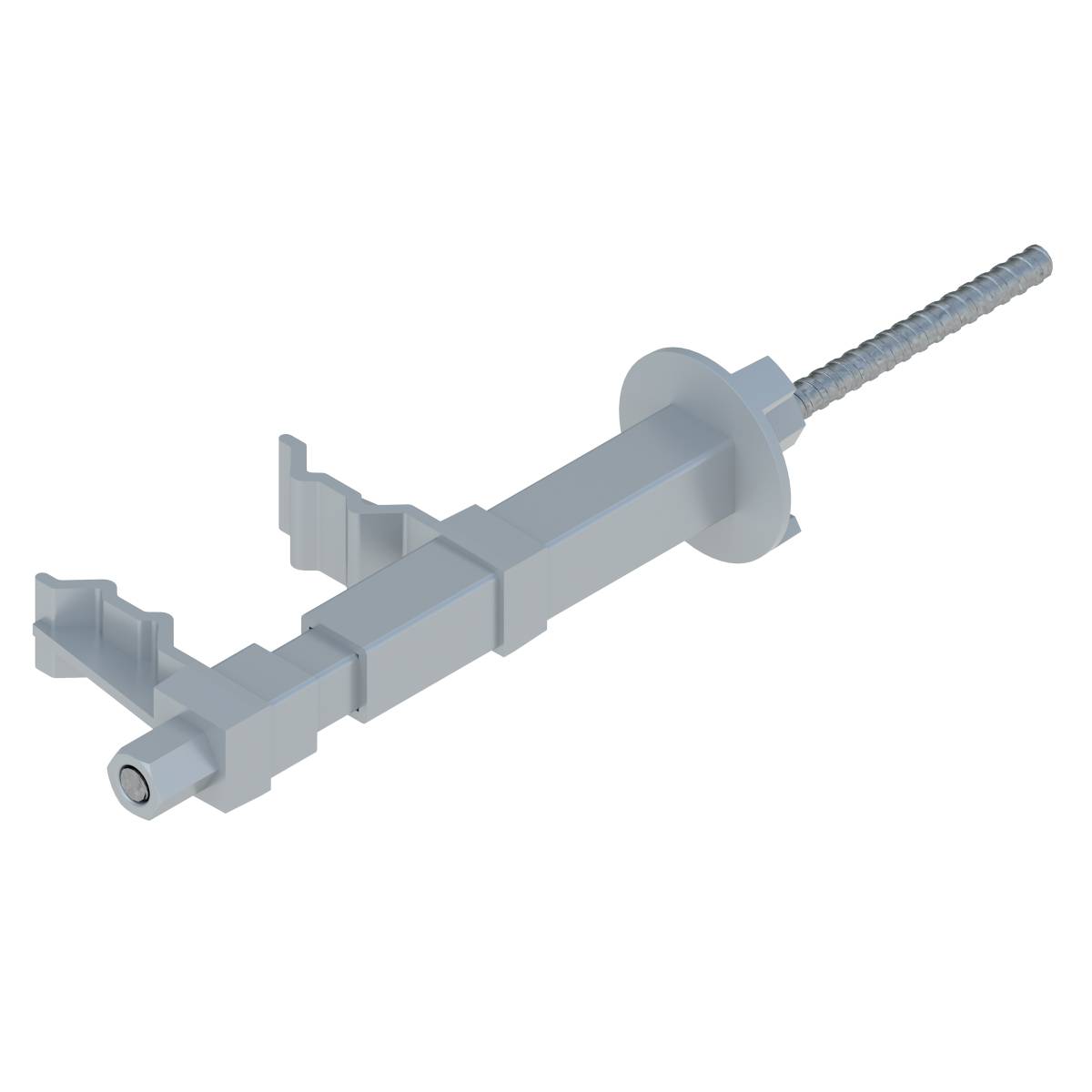

Soporte de amarre superior
Abrazadera base
Abrazadera
Abrazadera de relleno

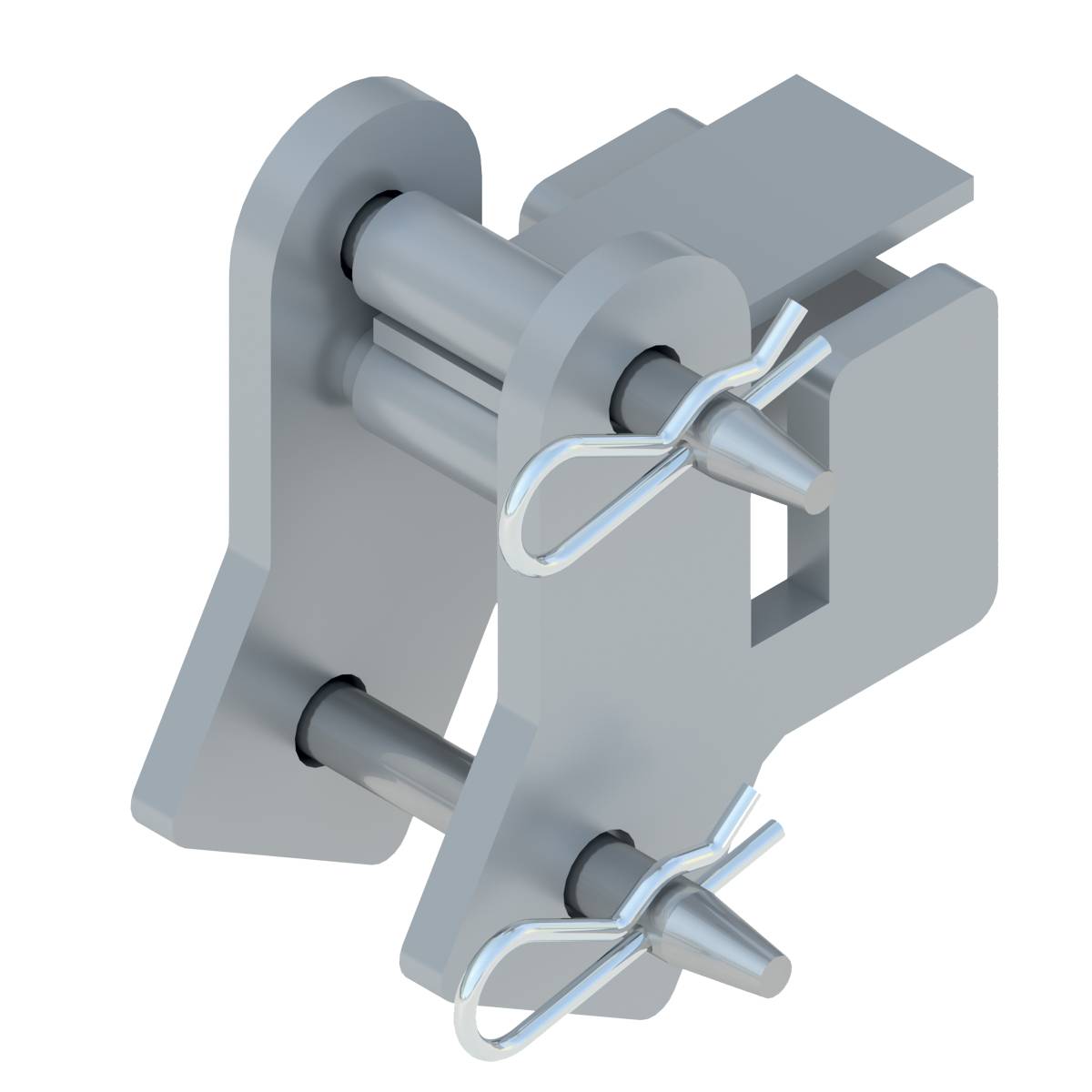

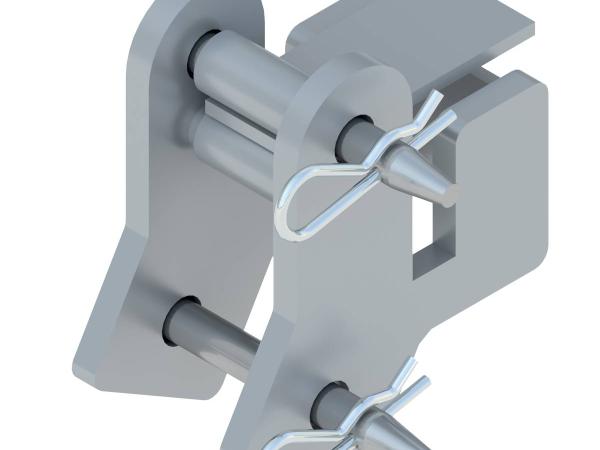

Conector de cabezal de puntal
Gancho de elevación
Placa divisoria con tuerca de ajuste
Puntal de empuje y tracción

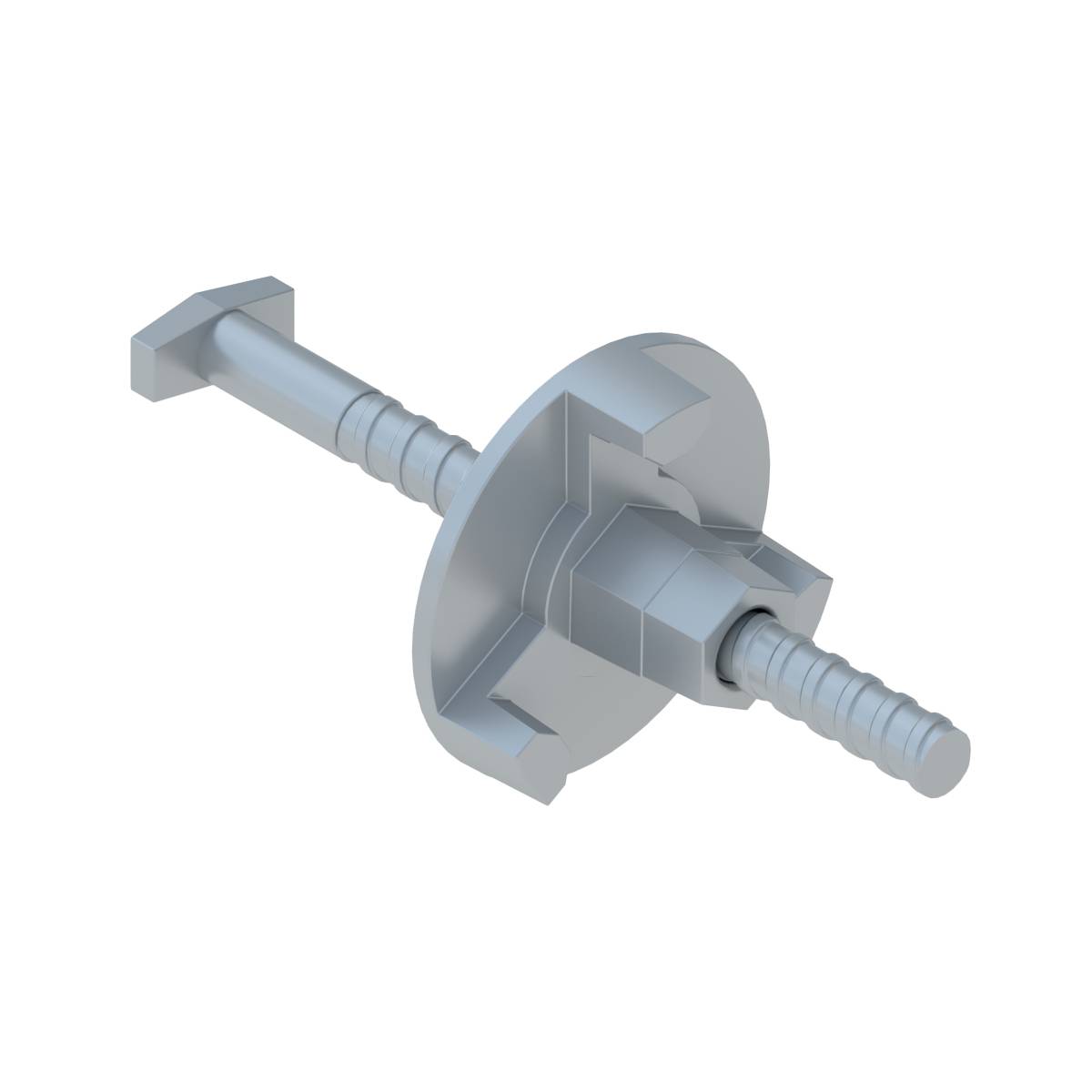

Tirante de amarre con tuerca de mariposa
Barra de amarre con tuerca de mariposa
Conector de puntal con viga de compensación
