Tricon stalen bekisting
Makkelijk hanteerbare paneelbekisting voor diverse betonwerken
De Tricon stalen bekisting is een door Construx ontwikkelde en geproduceerde robuuste en veelzijdig inzetbare systeembekisting voor alle types betonwerken.
Deze paneelbekisting behoort tot de categorie van zware stalen bekistingen en kan op elke werf worden ingezet waar betonnen wanden, kolommen of balken op een economisch rendabele manier moeten worden gestort.
Ondanks de robuuste constructie en de hoge druksterkte van 80 kN/m² is het gewicht van de panelen relatief beperkt, waardoor de bekisting eenvoudig hanteerbaar blijft met de kraan. Door doorgedreven integrale kwaliteitszorg in ontwerp, productie en logistiek wordt een constant hoge kwaliteit gegarandeerd.
Ontdek de kracht van Tricon en vraag uw stalen bekisting aan
Opbouw van de Tricon-panelen
- Gegalvaniseerde en gepoederlakte stalen bekisting
- Multiplexplaat van 18mm met een coating van 220g/m²
- Plaat langs achterzijde geschroefd

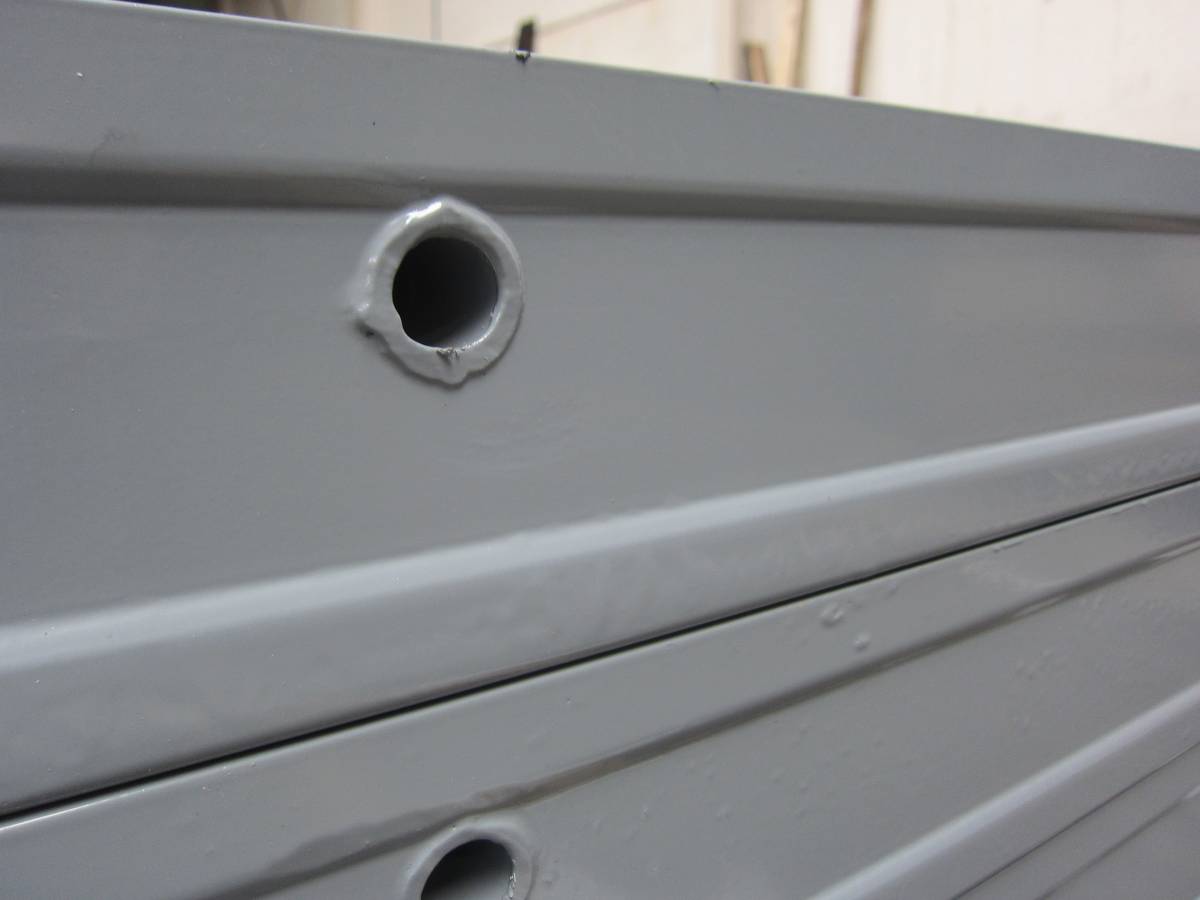

- Geprofileerde zijkant
- Stalen conische afbindbussen
Het Tricon-systeem beantwoordt aan volgende eisen:
- Robuust en stabiel
- Gemakkelijk en ergonomisch
- Ontworpen en berekend volgens de geldende normen
- Strikt gecontroleerde en gecertificeerde eigen productie
Specificaties van het Tricon-systeem:
- Modulaire systeembekisting
- Paneeldikte 120mm
- Panelen met grote oppervlakte
- Beperkt aantal onderdelen
- Hoge drukweerstand 80kN/m²
- Lange levensduur
A. Robuust en stabiel:
Alle gebruikte materialen zijn absoluut bestand tegen de omstandigheden op de bouwplaats. De panelen voor de paneelbekisting zijn opgebouwd uit een frame van stalen kokers, waarop een houten multiplex beplating van 18 mm dikte is geschroefd. De inwendige bescherming gebeurt door galvanisatie, terwijl de uitwendige bescherming verzekerd wordt door een combinatie van galvanisatie en poederlakken.
B. Gemakkelijk en handig:
Door het beperkte aantal onderdelen wordt de zoektijd verminderd en wordt de opslag vereenvoudigd. Dankzij dit kleine aantal componenten verloopt de montage van de stalen bekisting op de bouwplaats snel, overzichtelijk en efficiënt.
Types Tricon-panelen:
- Wandpanelen: 3 hoogtes (3300mm, 2700mm en 1200mm) met telkens 7 breedtes (2400mm, 1200mm, 900mm, 720mm, 600mm, 300mm en 240mm)
- Universele panelen: 1 universeel paneel van 720mm breed per hoogte, voorzien van een extra gatenpatroon per 30mm, te gebruiken in hoeken, bij wandaansluitingen, als eindpanelen en bij het uitvoeren van kolommen
- Vaste hoekpanelen: binnenhoeken, voor de bekisting van hoeken van 90°
- Scharnierende hoekpanelen: binnen- en buitenhoeken, voor het bekisten van scherpe en stompe hoeken
- Ontkistingshoeken: krimpende hoeken die gebruikt worden bij het bekisten van trapschachten en liftkernen
- Maatwerk mogelijk
Gebruik van de Tricon-bekisting:
- Het koppelen van de panelen gebeurt met de Tricon-spanklem, 2 per verbinding bij panelen van 2700mm, de panelen worden tegelijkertijd vastgeklemd en uitgelijnd
- De pasbalk met een lengte van 850mm heeft geïntegreerde haken en is universeel inzetbaar om verbindingen tussen panelen onderling te verstevigen en uit te lijnen
- De 2400mm brede panelen hebben afbindgaten in het midden, de smallere panelen zijn links en rechts voorzien van afbindgaten, door deze afbindgaten kunnen de spanstaven aangebracht worden
- De maximaal toelaatbare werklast van de spanstaven Ø15mm en Ø20mm is in overeenstemming met DIN18216 Bij een wandhoogte van 2700mm moeten er 2 spanstaven in de hoogte gebruikt worden
- Bij een wandhoogte van 3300mm moeten er 3 spanstaven in de hoogte gebruikt worden
- Ongebruikte ankergaten moeten aan de plaatzijde worden afgesloten met een plastic dop
- Als er twee verschillende paneelbreedtes naast elkaar staan wordt steeds het breedste paneel afgebonden
- Vulstukken van 50mm, 60mm en 100mm zijn aluminium profielen, de standaard spanklemmen volstaan voor de uitlijning, de spanstaven worden doorheen de vulstukken gestoken
- Van 110mm tot 230mm breed dienen vullingen te worden gemaakt in hout, de balken worden met de spanklem samengevoegd aan het paneel, een Tricon-pasbalk zorgt voor de uitlijning, de spanstaaf gaat doorheen deze pasbalk
- Rechte hoeken worden gemaakt door aan de binnenzijde een binnenhoek en aan de buitenzijde 2 wandpanelen of een wandpaneel en een universeel paneel aan mekaar te klemmen met een Tricon-spanklem
- Scherpe en stompe hoeken worden gemaakt door aan beide zijden scharnierende hoeken te gebruiken, deze hoeken zijn in roestvrij staal
- Enkelzijdige wanden worden bekist door gebruik te maken van stabilisatoren
Het Tricon-systeem is een modulaire paneelbekisting met een beperkt aantal toebehoren:
- Loopsteiger
- Kopanker met vleugelmoer
- Pasbalk 850 zonder haken
- Klemafstandhouder
- Dubbele schoor 2940-1900
- Spanstaaf met vleugelmoer
- Voetklem
- Voetplaat
- Kraanhaak
- Spanklem
- Pasbalk 850 met haken
- Schoorkop
- Spanhaak met vleugelmoer
Schakel ons in voor prefabmallen en maatwerk
Wij denken graag met u mee wanneer u een specifieke bekisting nodig heeft, zoals paneelbekisting of andere bekistingssystemen. Bent u benieuwd naar de mogelijkheden van verschillende types bekisting? Vul het contactformulier in, stuur een e‑mail naar info@construx.eu of bespreek uw wensen telefonisch met een van onze deskundige medewerkers. Wij staan voor u klaar met professioneel advies op maat, volledig afgestemd op uw project en uw vereisten.
