Application of Magnets and Side-Forms
Magnesy do wbudowanych elementów
Magnesy okrągłe proste
- Magnesy okrągłe
- Z prostym kołnierzem
- Do mocowania wnęk i innych akcesoriów
- Siła odrywania od 110 kg do 550 kg
- Rdzeń magnetyczny zabezpieczony przed korozją stalową płytą
- Galwanizowane elektrolitycznie
- Dostępne z dwoma typami otworów montażowych w środku:
- Gwintowany otwór M
- Mały prosty otwór z przodu i duży prosty otwór z tyłu
| Kod produktu | Siła odrywania | Wymiary (D x H x d) |
|---|---|---|
| CWS-M-R50S | 110kg | 50mm x 15mm x M6 or 13,5mm/8mm |
| CWS-M-R65S | 200kg | 65mm x 15mm x M8 or 13,5mm/8mm |
| CWS-M-R80S | 300kg | 80mm x 15mm x M10 or 16,5mm/10mm |
| CWS-M-R100S | 450kg | 100mm x 15mm x M10 or 16,5mm/10mm |
| CWS-M-R115S | 550kg | 115mm x 15mm x M12 or 16,5mm/10mm |
Magnesy okrągłe stożkowe
- Magnesy okrągłe
- Ze stożkowym kołnierzem
- Do mocowania zakotwień gwintowanych na powierzchniach poziomych lub pionowych
- Siła odrywania od 110 kg do 450 kg
- Połączenie: mały prosty otwór z przodu i duży prosty otwór z tyłu
- Rdzeń magnetyczny zabezpieczony przed korozją stalową płytą
- Galwanizowane elektrolitycznie
| Kod produktu | Siła odrywania | Wymiary(D x H x d |
|---|---|---|
| CWS-M-R55T | 110kg | 55mm x 15mm x 16mm/8mm |
| CWS-M-R70T | 200kg | 70mm x 15mm x 16mm/8mm |
| CWS-M-R85T | 290kg | 85mm x 15mm x 16mm8mm |
| CWS-M-R105T | 450kg | 105mm x 15mm x 16mm/8mm |
Adapter do magnesów okrągłych
- Galwanizowane elektrolitycznie
| Kod produktu |
Adapter o zewnętrznym wymiarze Gwint prawoskrętny |
Adapter o wewnętrznym wymiarze Gwint lewoskrętny |
|---|---|---|
| CWS-A-RM10 | M10 | M6 |
| CWS-A-RM12 | M12 | M8 |
| CWS-A-RM16 | M16 | M8 |
| CWS-A-RM20 | M20 | M12 |
| CWS-A-RM24 | M24 | M12 |
| CWS-A-RM30 | M30 | M12 |
| CWS-A-RM36 | M36 | M12 |
Gwintowany trzpień do magnesów okrągłych
- Electrolytically galvanized
| Kod produktu |
Wymiar trzpienia gwintowanego Gwint lewoskrętny |
Kompatybilny z adapterami |
|---|---|---|
| CWS-A-PM6 | M6 | CWS-A-RM10 |
| CWS-A-PM8 | M8 | CWS-A-RM12 and 16 |
| CWS-A-PM12 | M12 | CWS-A-RM20, 24, 30 and 36 |

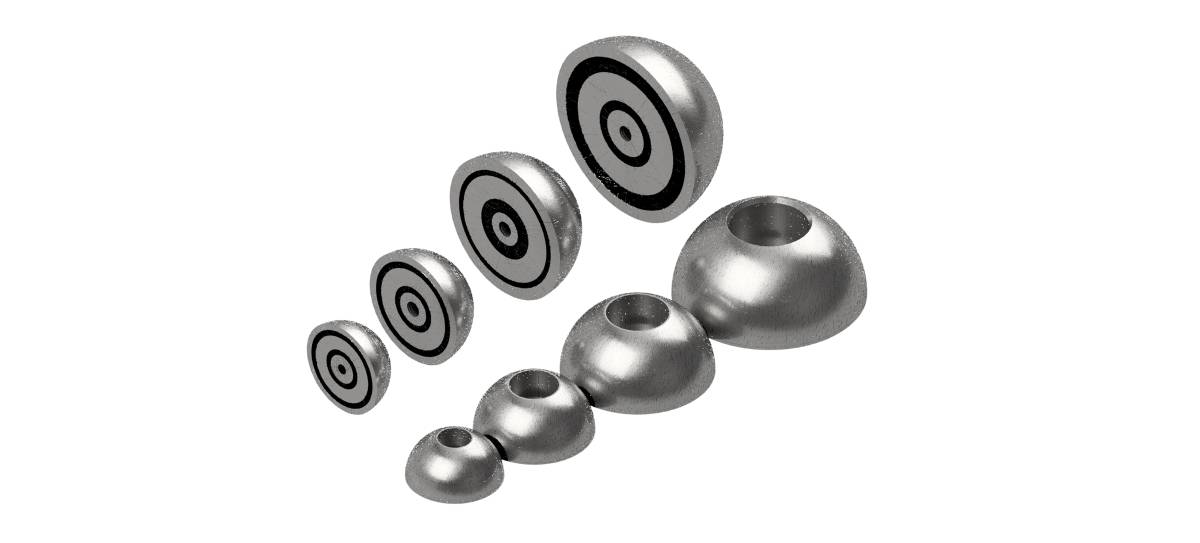

Magnesy półsferyczne
- Magnesy półsferyczne
- Do mocowania uchwytów transportowych o nośności od 1,3 Tony do 10,0 Ton
- Siła odrywania od 170 kg do 600 kg
- Rdzeń magnetyczny zabezpieczony przed korozją stalową płytą
- Galwanizowane elektrolitycznie
| Kod produktu | Siła odrywania | Nośność uchwytu transportowego | Wymiary (D x H) |
|---|---|---|---|
| CWS-M-PM6 | 170kg | 1,3T | 60mm x 27mm |
| CWS-M-PM8 | 265kg | 2,5T | 74mm x 33mm |
| CWS-M-PM12 | 470kg | 5,0T | 94mm x 44mm |
| CWS-M-PM12 | 600kg | 7,5T - 10,0T | 118mm x 53mm |
MagCW-300/575/1000-A
- Magnetyczna listwa / magnesy szynowe
- Stosowane z profilami szalunkowymi typu A w produkcji płyt i ścian podwójnych
- Galwanizowane elektrolitycznie
| Kod produktu | Siła odrywania | Wymiary (L x W x H) |
|---|---|---|
| CWS-M-A3 | 300kg | 140mm x 50mm x 50mm |
| CWS-M-A5 | 575kg | 260mm x 54mm x 50mm |
| CWS-M-A10 | 1000kg | 260mm x 54mm x 50mm |
| CWS-M-A14 | 1000kg | 220mm x 54mm x 35mm |

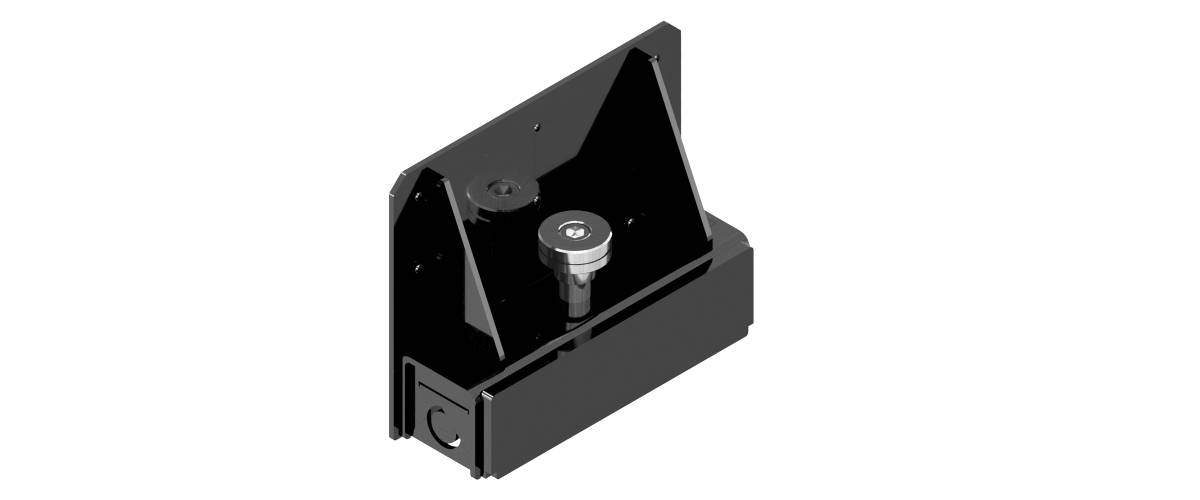

MagCW-1000-Flex
- Magnes skrzynkowy
- Siła odrywania: 1000 kg
- Z wysokim frontem i wzmocnioną płytą z tyłu
- Do bezpośredniego mocowania bocznych form ze sklejki do magnesu
- Malowanie metodą zanurzeniową na czarno, RAL 9005
| Kod produktu | Siła odrywania | Wymiary(L x W x H) |
|---|---|---|
| CWS-M-B1F | 1000kg | 230mm x 75mm x 180mm |
MagCW-250-PU
- Magnes blokowy
- Siła odrywania: 250 kg
- Obudowa poliuretanowa z wbudowanymi magnesami
- Lekka konstrukcja
- Łatwa do czyszczenia
- Z uchwytem zwalniającym i śrubą
- Do mocowania małych form bocznych i wnęk
- Kolor niebieski, RAL 5015
| Kod produktu | Siła odrywania | Wymiary(L x W x H) |
|---|---|---|
| CWS-M-PU250 | 250kg | 170mm x 140mm x 80mm |
