Tricon, stalowe szalunki panelowe
Tricon to wielozadaniowy, wytrzymały i elastyczny system szalunków
Szalunki Tricon należą do kategori szalunków ciężkich i mogą być używane na wszystkich placach budowy, gdzie odlewane są ściany, kolumny lub słupy.
Chociaż panele Tricon są bardzo trwałe i sztywne (wytrzymałość do 80kN/m²), ich ciężar nie jest przesadny. Dzięki temu można z łatwością manipulować dźwigiem. To system bardzo rentowny.
To system stalowych galwanizowanych paneli i wysokiej jakości i sklejki 18mm z wykończeniem 440g/m².
Panele Tricon:

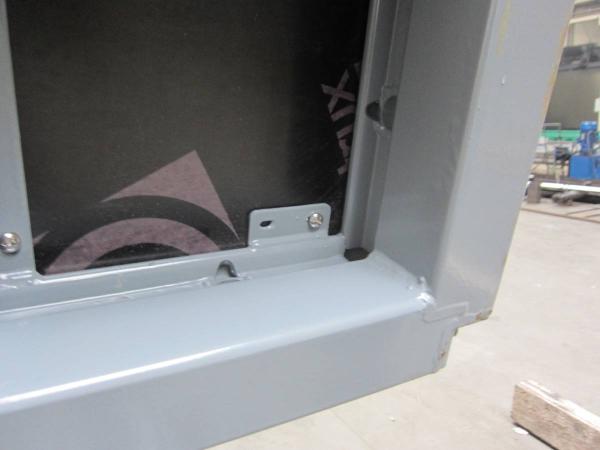

- Galwanizowana rama wykończona pudrowo
- Sklejka 18mm bakelizowana 440g/m²
- Panele dokręcane od tyłu
- Profilowane obrzeża
- Stalowe nasadki
System Tricon odpowiada wymaganiom:
- Trwałości i wytrzymałości
- Łatwe i ergonomiczne użycie
- Zaprojektowane zgodnie z obowiązującymi standardami
- Czysta, kontrolowana i certyfikowana produkcja
Specyfikacje systemu Tricon:
- System modułowy
- Grubość paneli 120mm
- Panele dużych rozmiarów
- Niewielka ilość akcesoriów
- Wysoka wytrzymałość do 80kN/m²
- Wydłużona długość życia
A. Trwałe i wytrzymałe:

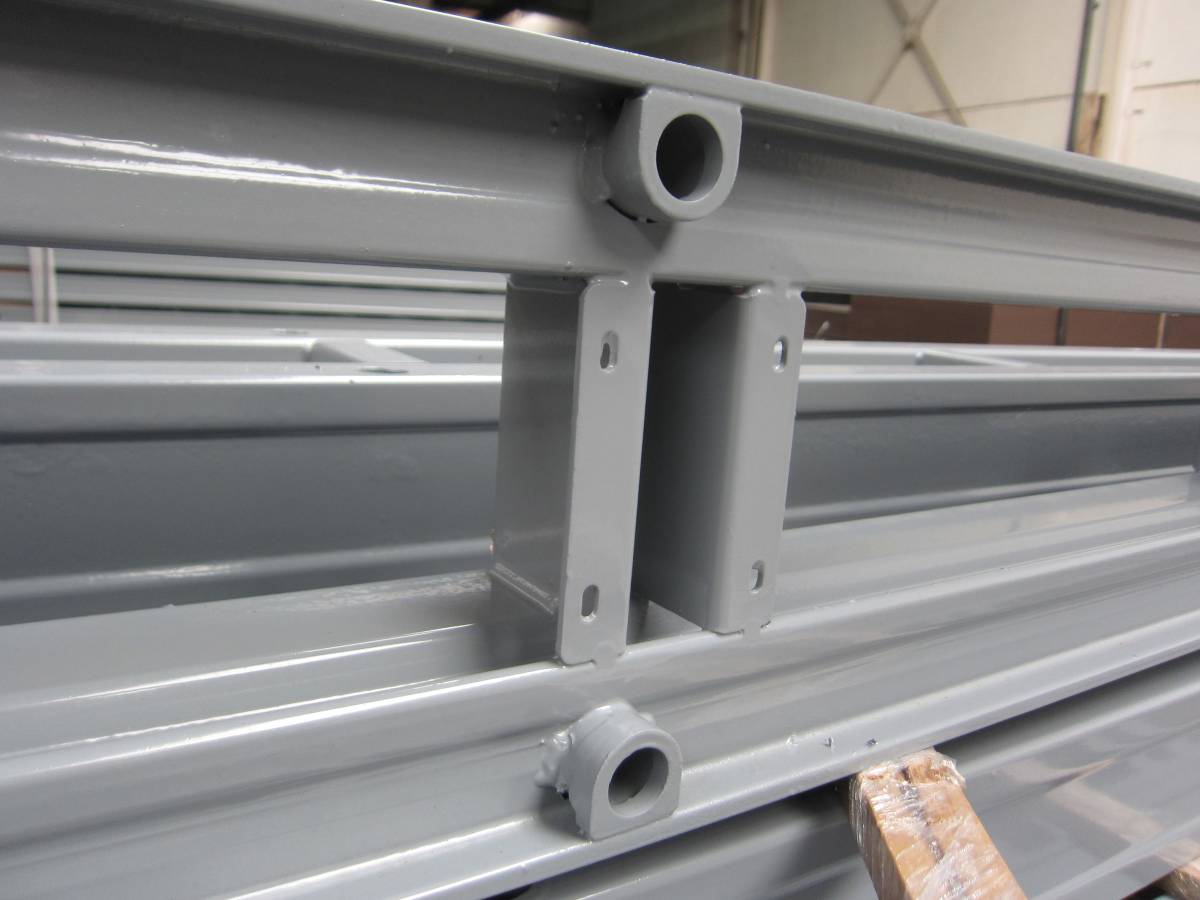

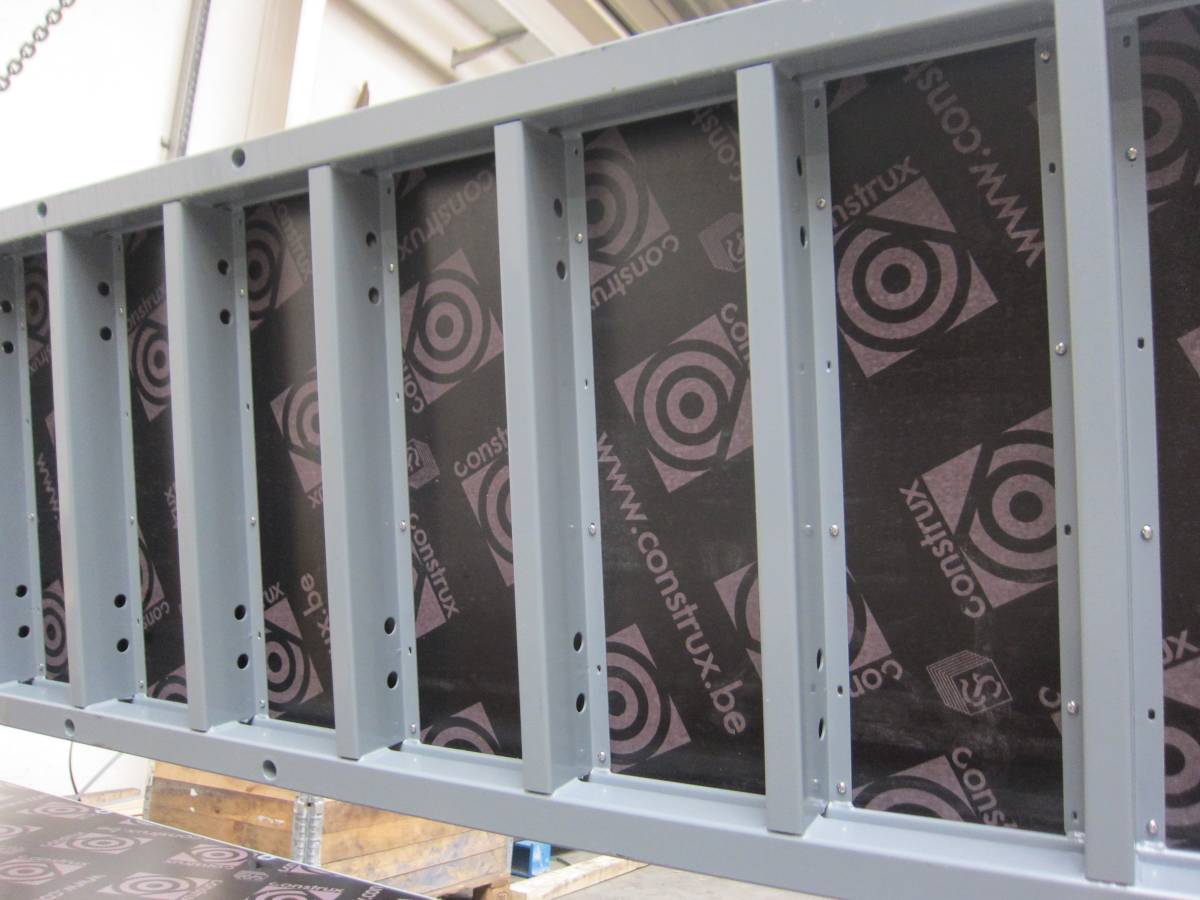

Wszystkie stosowane materiały są bardzo dobrej jakości, przeznaczone do przemysłowego zastosowania. Panele wykonane są z ramy i stalowych profili, do których zamocowana jest 18mm sklejka.
B. Łatwe i wygodne w pracy:
Ograniczona ilość akcesoriów skraca czas przygotowania oraz ułatwia magazynowanie. W rezultacie łączenie szalunków staje się szybkie i bardzo proste.
Rodzaje paneli Tricon:

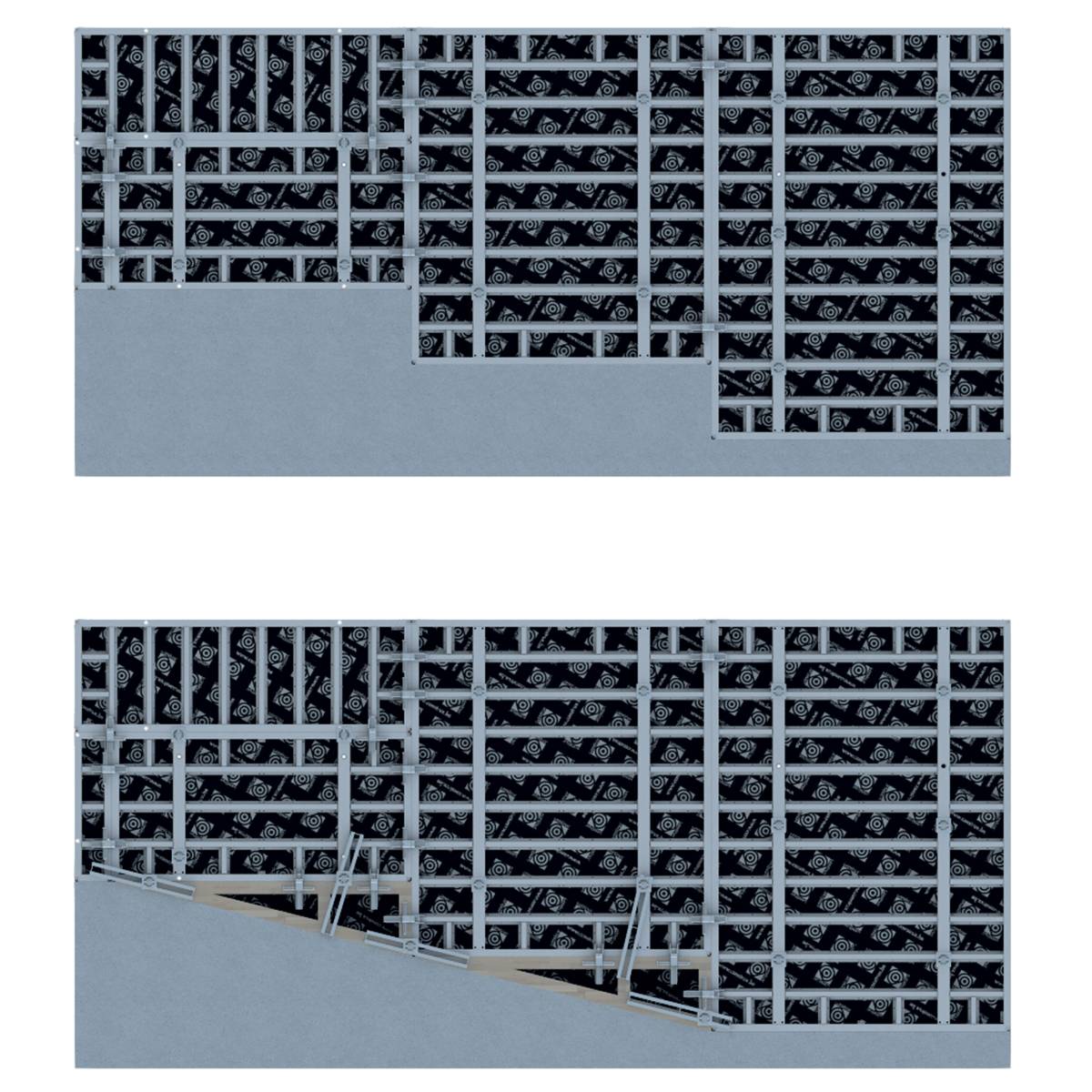

- Panele ścienne: 3 wysokości (3300mm, 2700mm i 1200mm) z 7 szerokościami (2400mm, 1200mm, 900mm, 720mm, 600mm, 300mm i 240mm)
- Panele uniwersalne: 1 panel uniwersalny 720mm szerokości na wysokość, z dodatkowymi otworami mocowania co 30mm, do zastosowania przy produkcji narożników, połączenia istniejącej ściany i połączenia obrzeży
- Panele ścienne stałe: realizacja narożników 90°
- Panele ścienne na zawiasach : realizacja wewnętrznych narożników o mniejszych i większych rozstawach
- Panele narożnikowe: narożniki « skurczające się do produkcji elementów zamkniętych

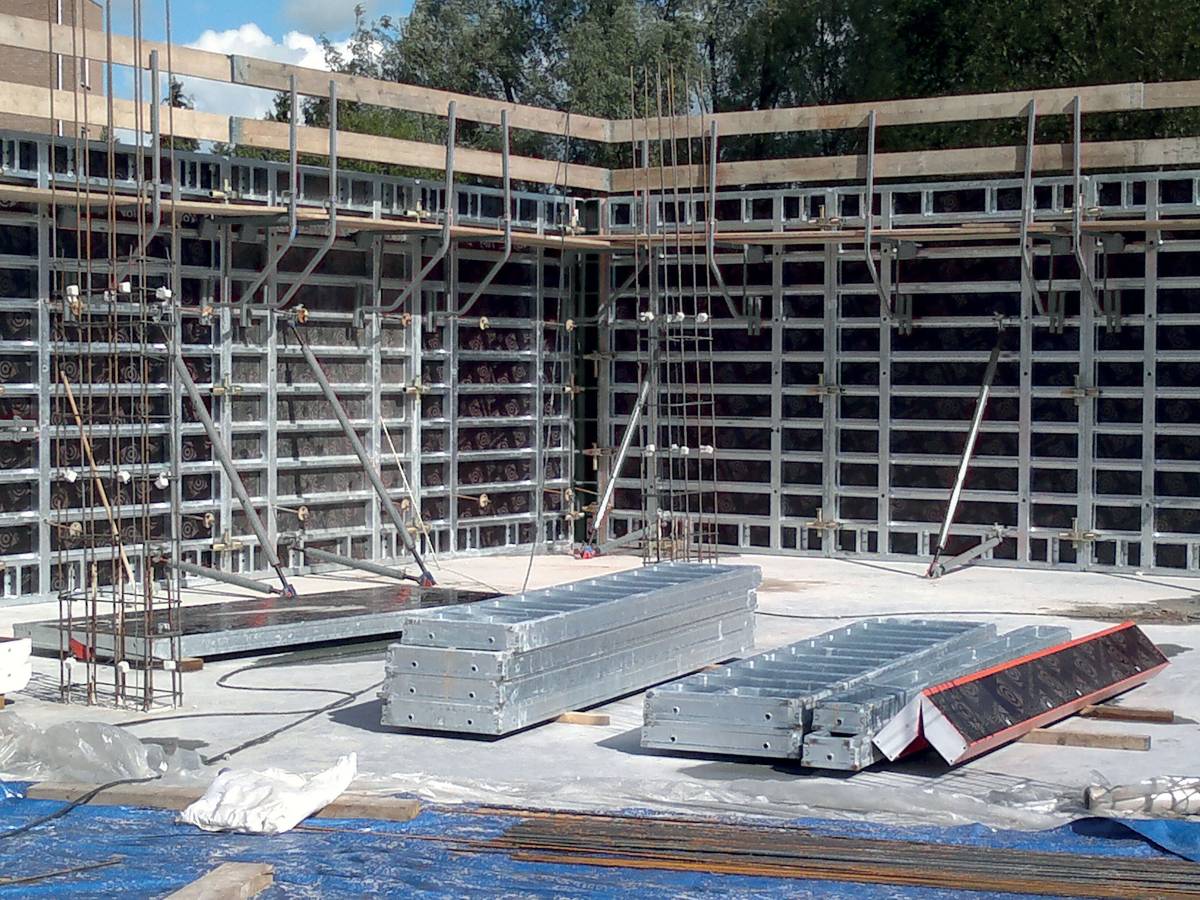

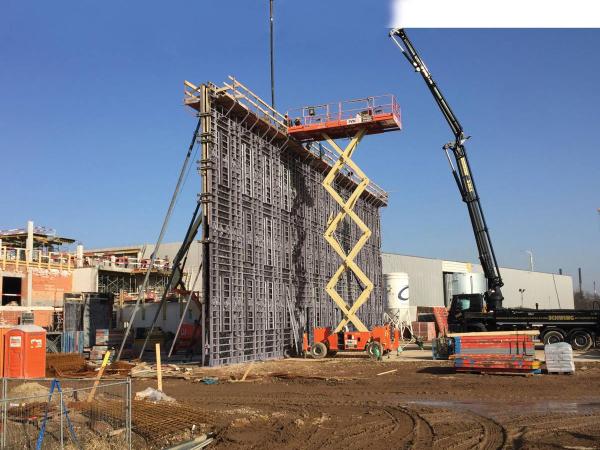

Zastosowanie szalunków Tricon

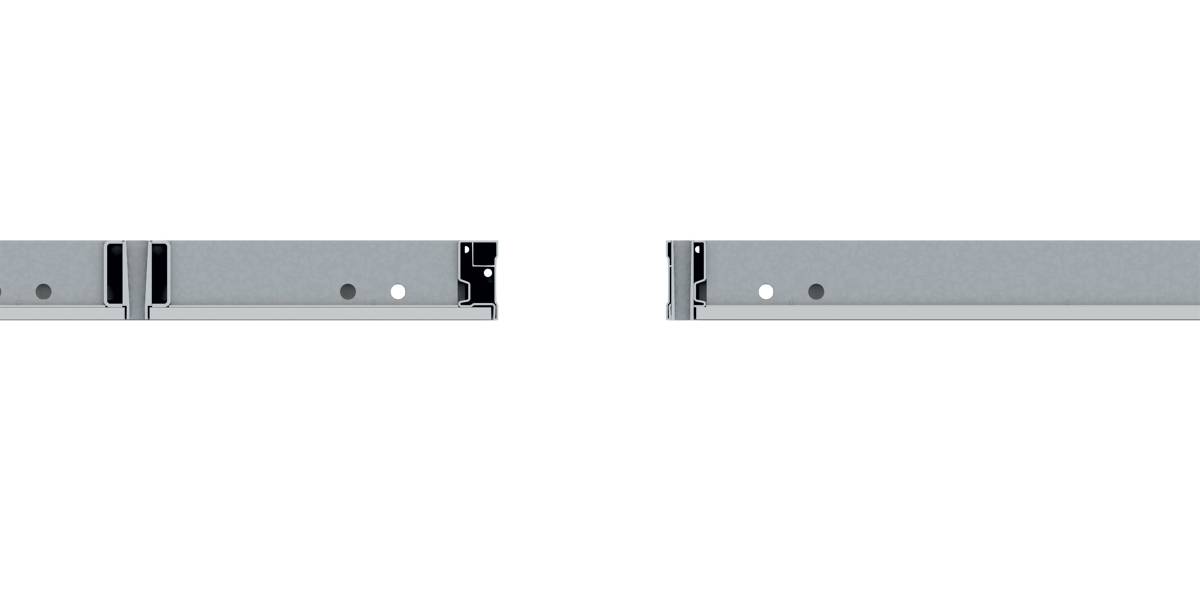

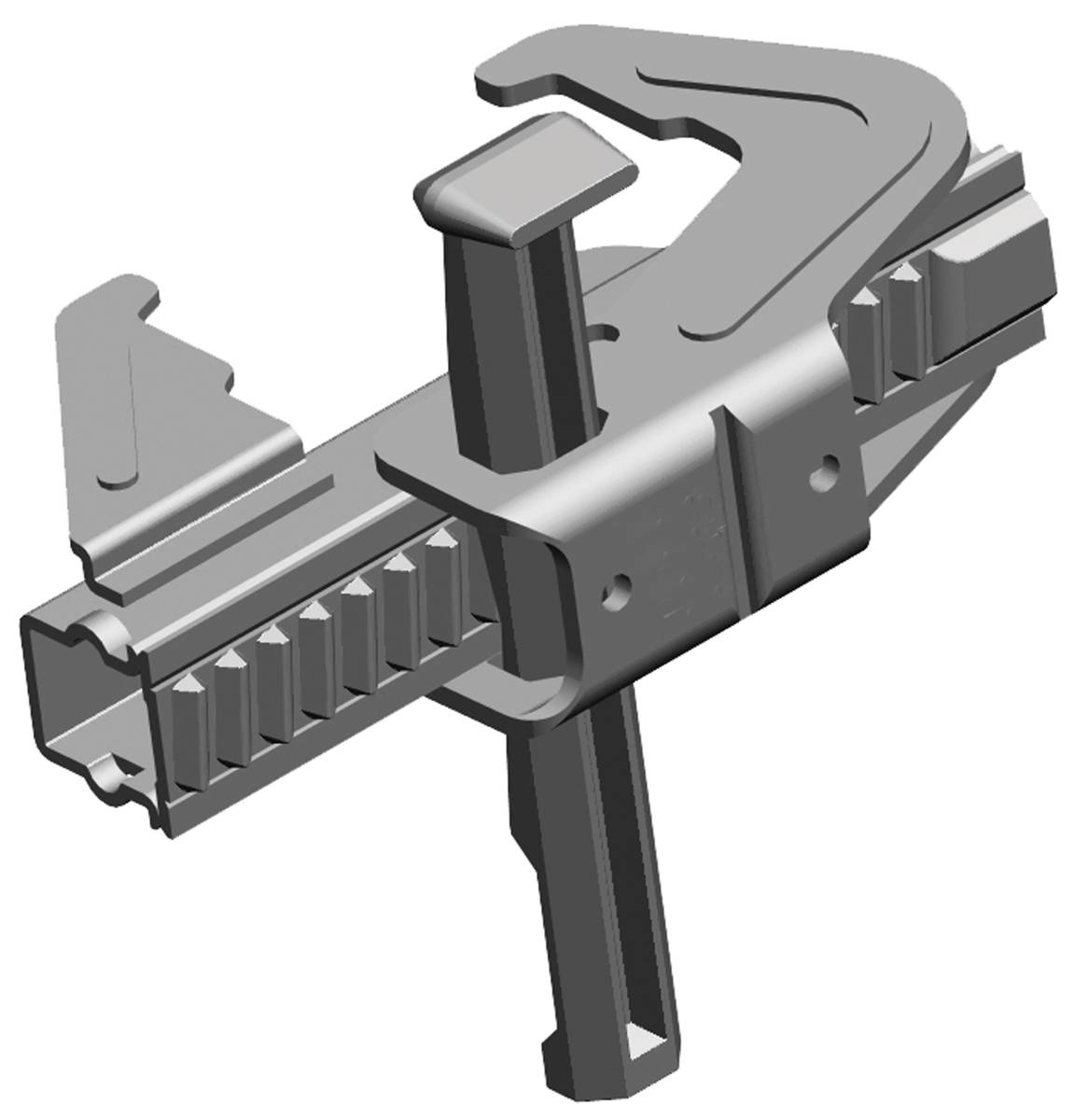

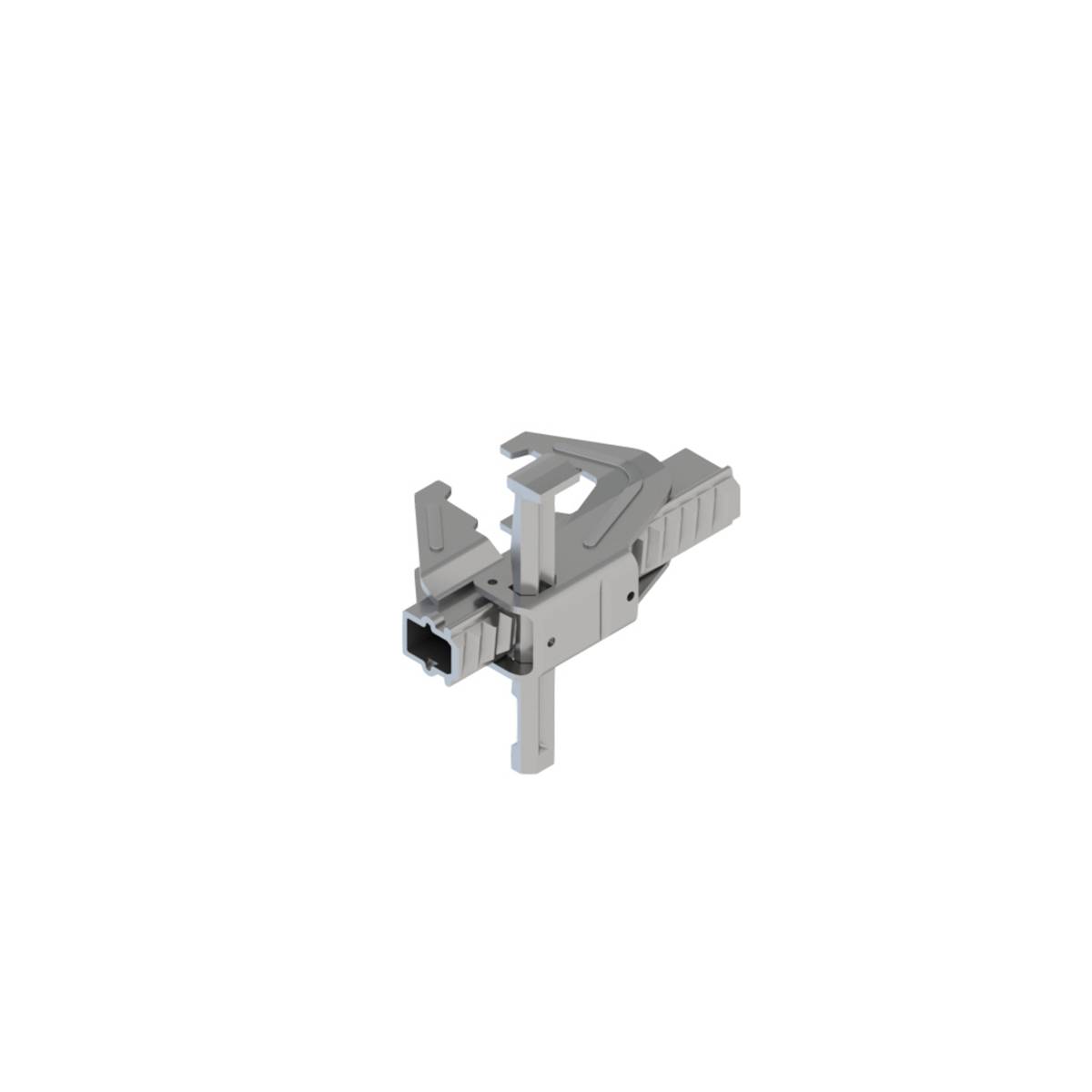

- Połączenie płyt odbywa się za pomocą zacisku TRICON, potrzeba 2 sztuk by połączyć płyty 2700mm, płyty są mocowane i wyrównywane jednocześnie
- Naprężacz długości 850mm posiada hak, który stosuje się dla wzmocnienia i wyrównania połączeń między płytami
- Płyty o szerokości 2,4m mają otwory do kotew na środku. Węższe płyty kotwione są z lewej i z prawej strony. Pręty kotwiące wprowadzane są do otworów
- Średnice prętów kotwiących Ø15mm i Ø20mm zgodnie z DIN18216
- Jeśli 2 płyty o różnych szerokościach są postawione obok siebie, kotwienie musi znaleźć się w szerszej płycie
- Podkładki wyrównujące 50mm, 60mm i 100mm to profile z aluminium. Standardowe zaciski wystarczają do wyrównania. Pręty kotwiące są wprowadzone poprzez podkładki.
- Między 100mm a 240mm szerokości, podkładki wyrównujące muszą być drewniane. Mocowanie odbywa się dzięki zaciskom Tricon. Podłużnica Tricon wyrównuje.
- Narożniki są kształtowane za pomocą kąta wewnętrznego wewnątrz oraz na zewnątrz dwóch płyt ściennych i uniwersalnej płyty stałej. Całość łączona jest za pomocą zacisku Tricon
- Kąty ostre i rozwarte wykonywane są z 2 stron za pomocą kątów łączonych przegubowo

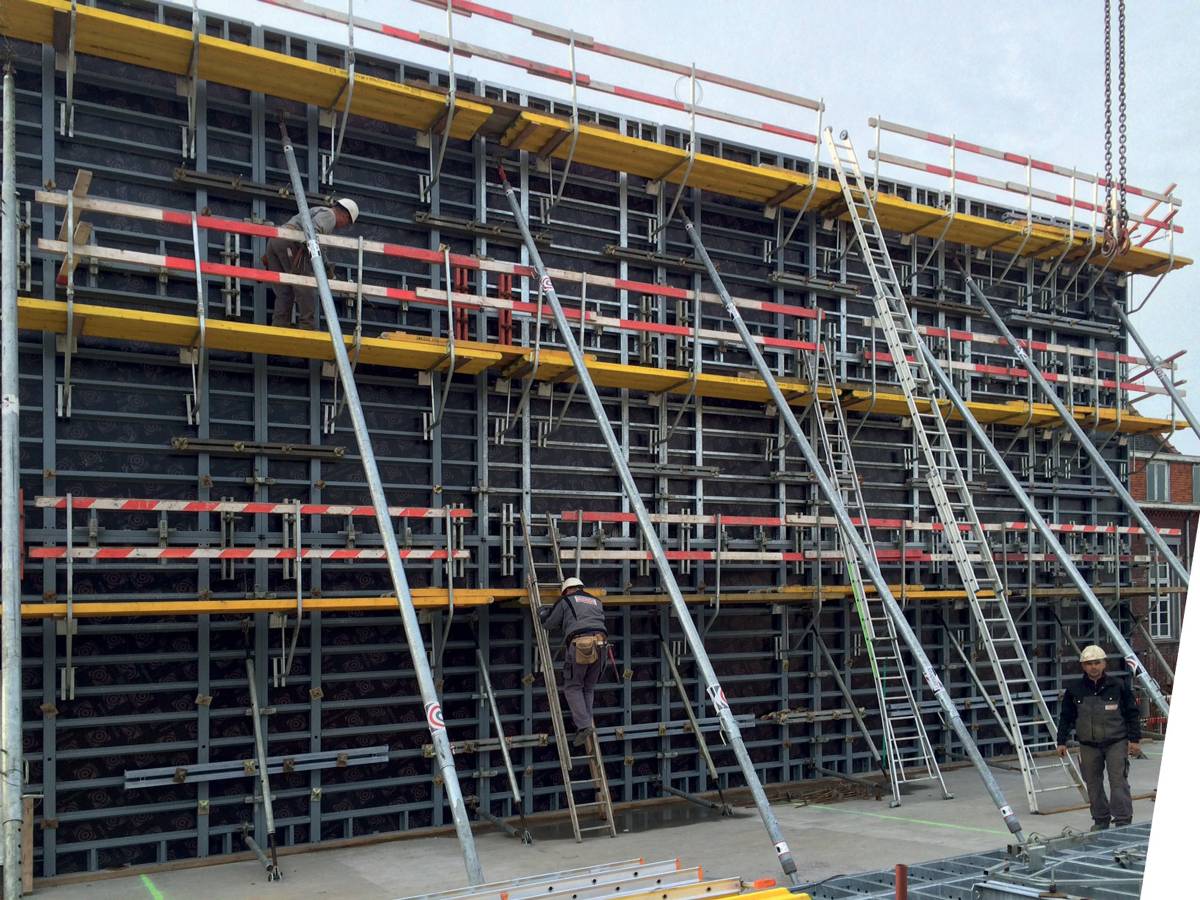

- Pojedyncze ściany szalowane są z użyciem stabilizatorów
Construx Tricon to modułowy system szalunków z ograniczoną liczbą akcesoriów
Wsporniki pomostu roboczego
Ściąg czołowy z nakrętką
Rygiel 850
Uchwyt ściągu
Rozpory
Pręt ściągający z nakrętką

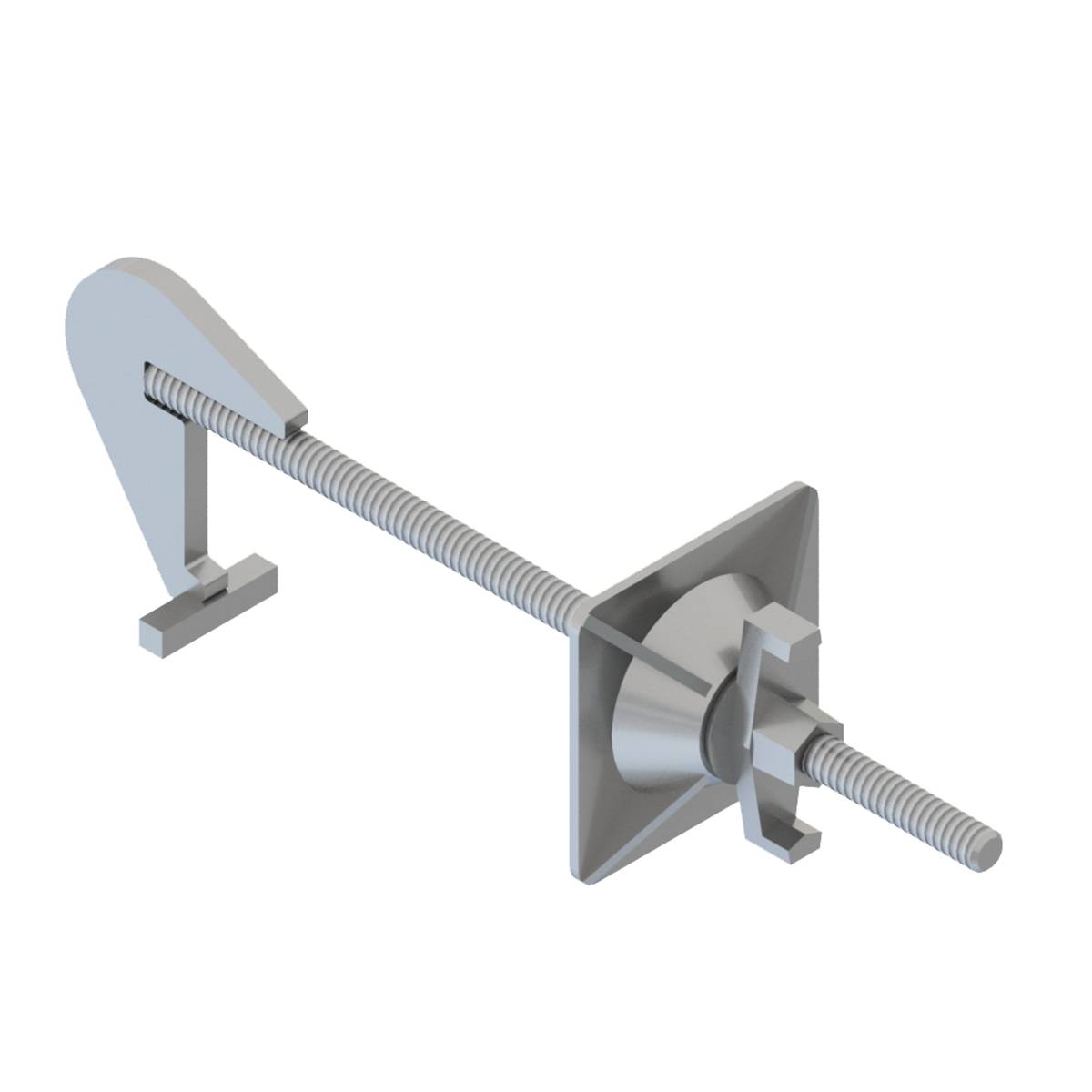

Zacisk fundamentowy
Zacisk prosty

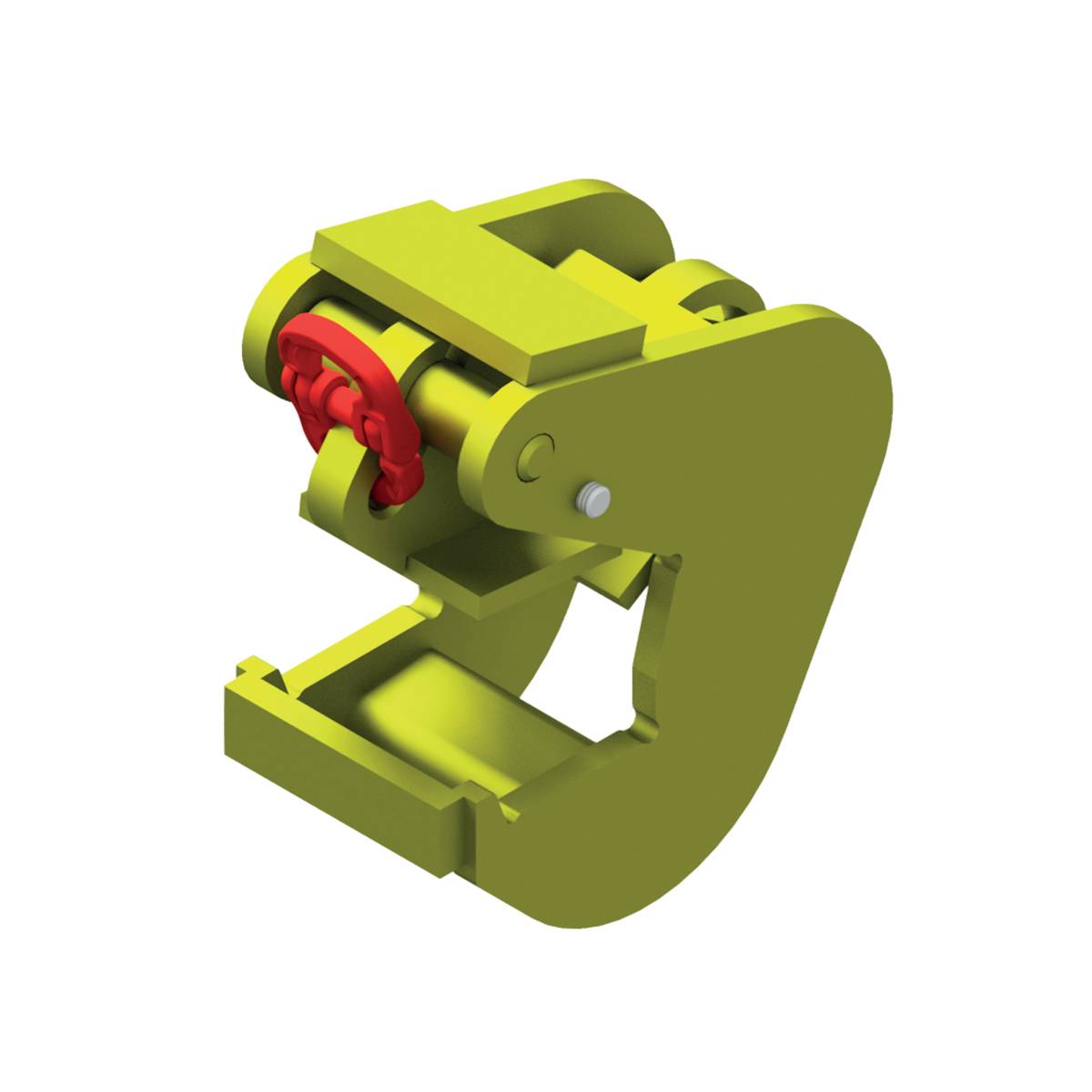

Hak transportowy
Zamek
Rygiel wyrównawczy 850
Głowica zaciskowa
Ściąg z nakrętką
