Tiefbauprojekte
Kaimauerschalung

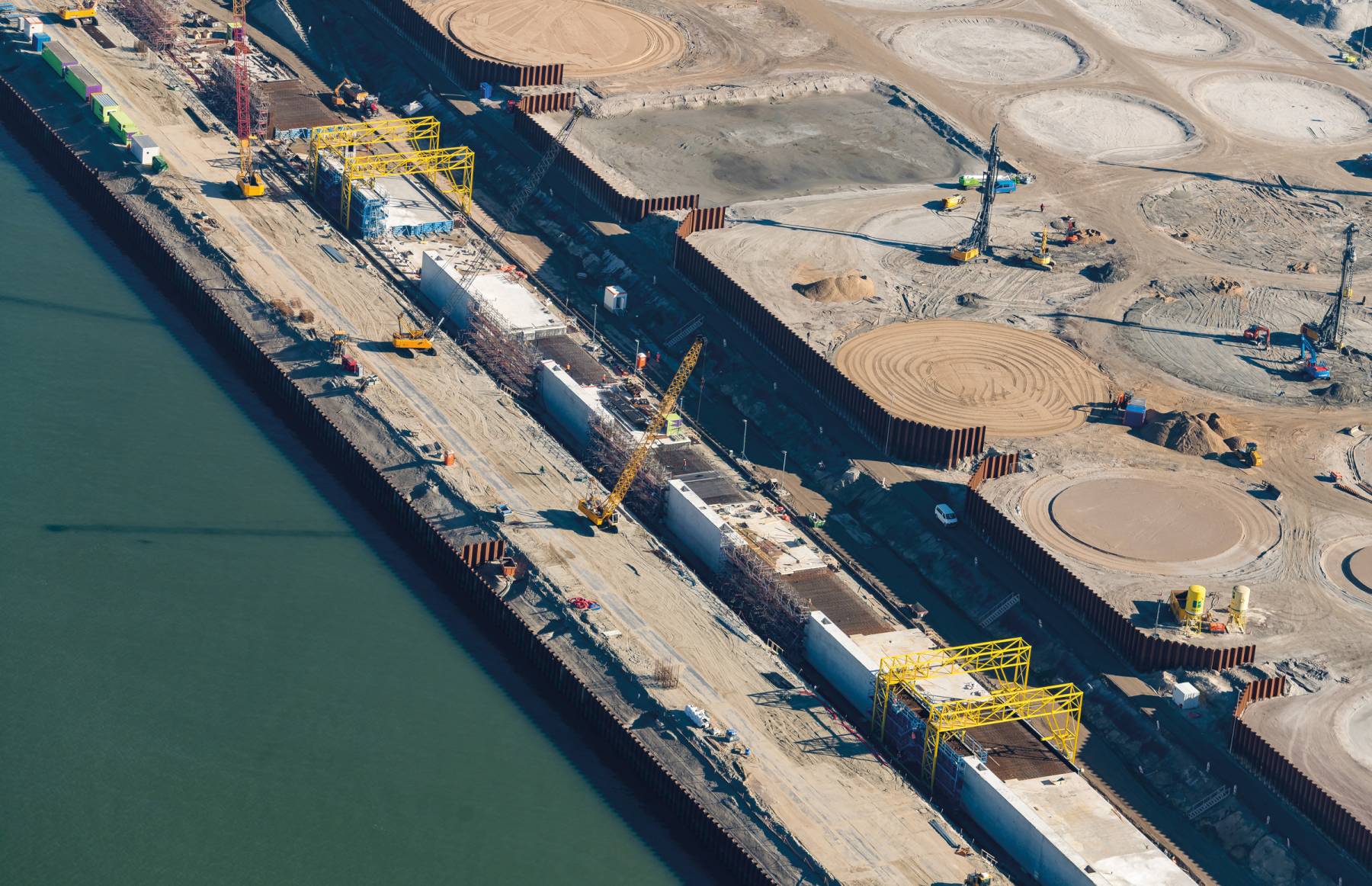

Construx lieferte 3 komplette Sätze von Schalungen, um im Hafen von Rotterdam 2,3 km Kaimauern zu betonieren.

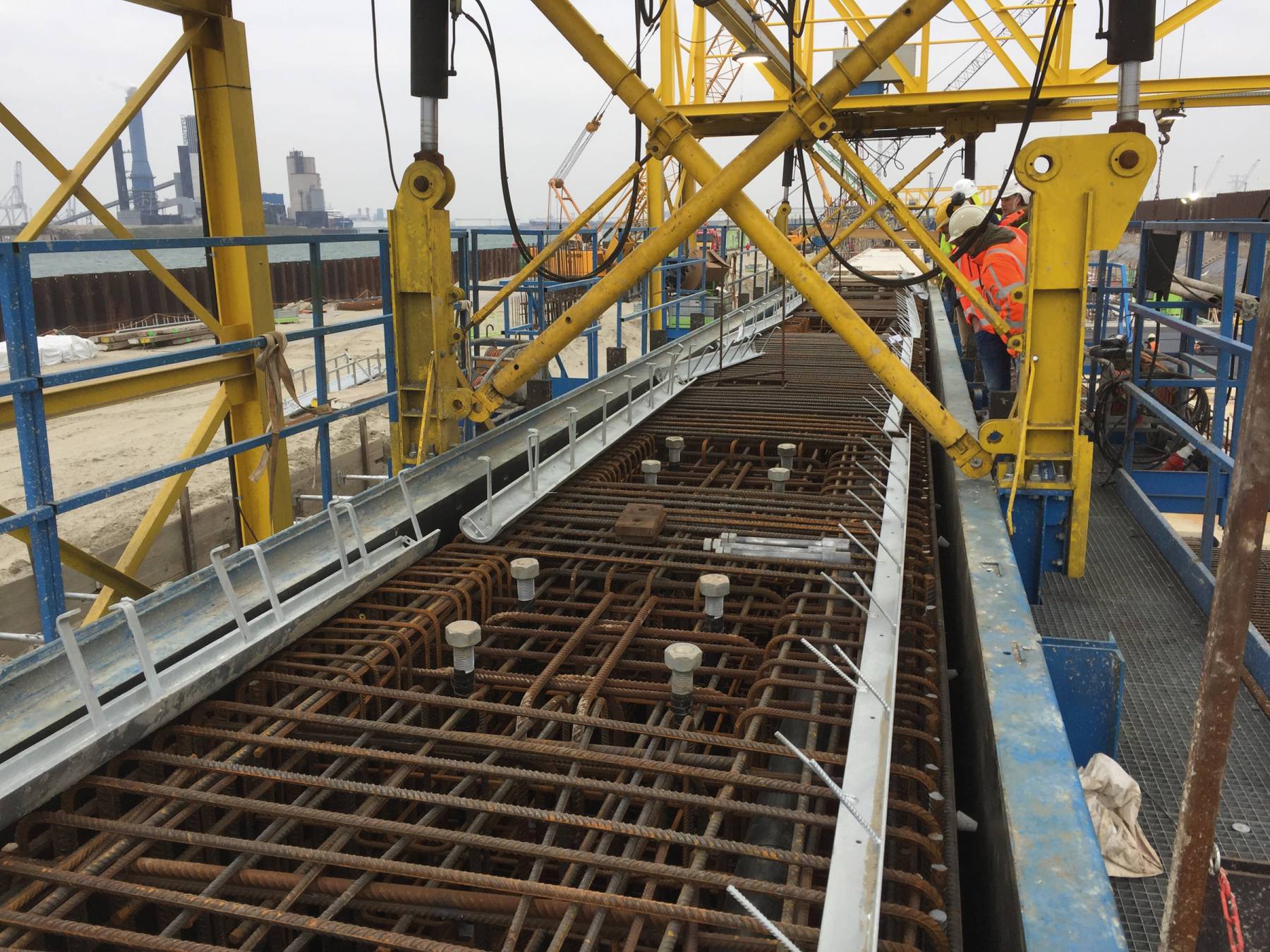

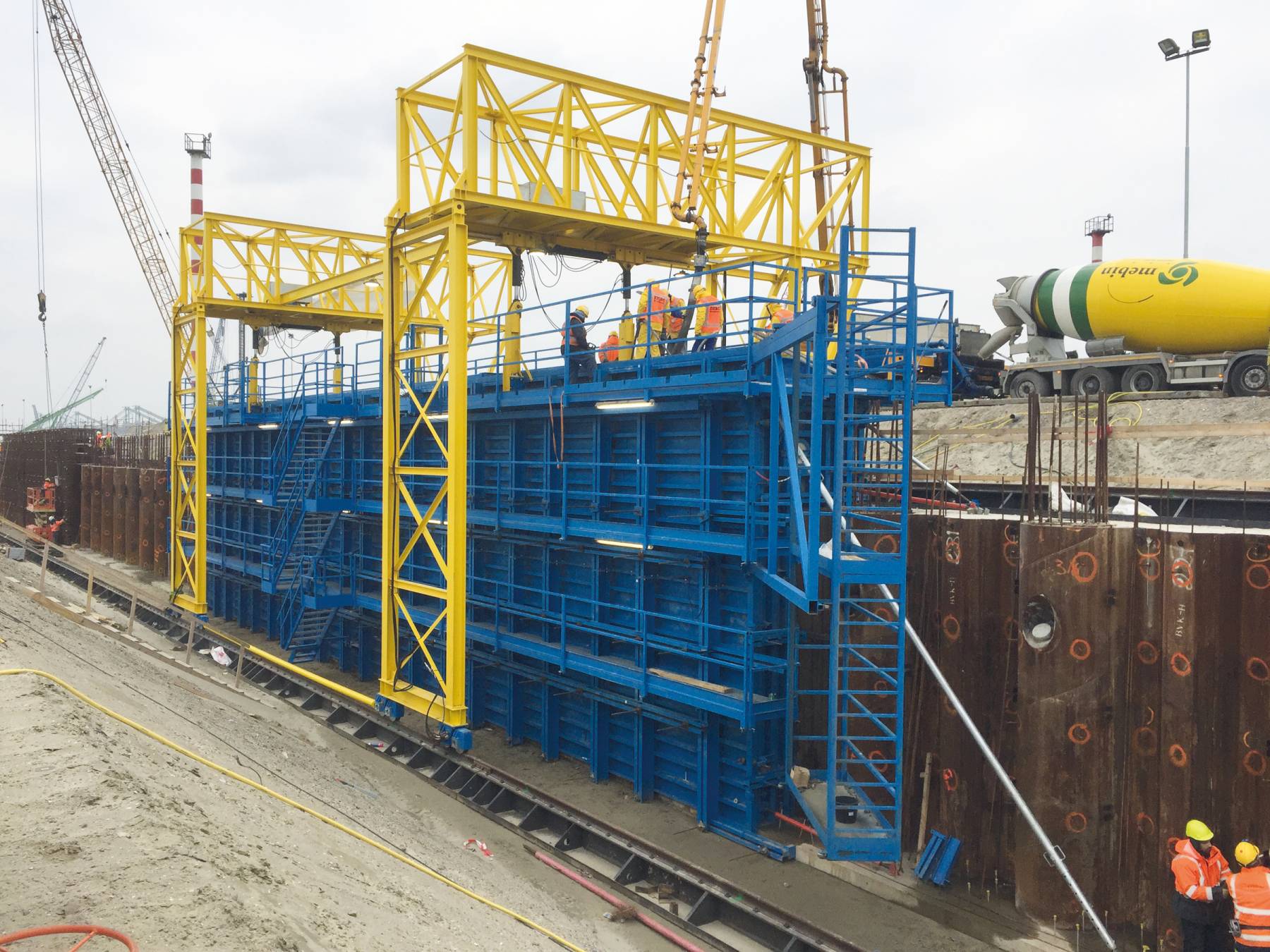

Alle 3 Sätze sind komplett mit hydraulisch betriebenen Portalkränen mit Fernbedienung ausgestattet. Die Schalung kann seitlich 1,0 m hydraulisch geöffnet werden. Stahl-Arbeitsbühnen, Zugangstreppen, Handläufe und Beleuchtung sorgen für ein sicheren Arbeitsbereich.
Kaimauer Seeseite:
- Gesamtlänge 1,2 km, gerade
- Länge je Betonierabschnitt 23,0 m
- Anzahl der Betonierabschnitte 53
- Höhe Wandfläche 7,0 m
- Höhe Fuß 1,50 mm / 1,75 m
- Wandstärke 2,16 m / 2,80 m
- 2 Satz Schalungen
- Abwechselnd
- 1 Satz für gerade Nummer der Segmente
- 1 Satz für die ungeraden Nummern der Segmente
- Spurweite 22,65 m
- Höhe Portalkran 13,0 m
- Gewicht pro Schalungssatz 100 to
Kaimauer Landseite:
- Gesamtlänge 1,10 m, U-förmig
- Länge je Betonierabschnitt 29,39 m
- Anzahl der Betonierabschnitte 37
- Höhe Wandfläche Landseite 7,0 m
- Höhe Wandfläche Seeseite 2,26 m
- Wandstärke 2,16 m / 2,80 m
- 1 Satz Schalung
- Spurweite 8,10 m
- Höhe Portalkran 15,23 m
- Gewicht pro Schalungssatz 100 to
