Tricon stalen bekisting
De Tricon stalen bekisting is een door Construx ontwikkelde en geproduceerde robuuste en polyvalent inzetbare systeembekisting voor alle types betonwerken.
Deze paneelbekisting behoort tot de categorie van de zware stalen bekistingen en kan op elke werf ingezet worden waar op een economisch rendabele wijze betonnen wanden, kolommen of balken gestort dienen te worden.
Ondanks hun robuustheid en hoge druksterkte van 80kN/m2 is het gewicht van de paneelbekisting relatief beperkt, hierdoor blijven de panelen gemakkelijk hanteerbaar met de kraan. Door een doorgedreven integrale kwaliteitszorg, zowel in ontwerp, productie als logistiek, wordt een constante hoge kwaliteit gewaarborgd met onze bekisting.
Ontdek de kracht van Tricon en vraag uw stalen bekisting aan
Opbouw van de Tricon-panelen
- Gegalvaniseerde en gepoederlakte stalen bekisting
- Multiplexplaat van 18mm met een coating van 220g/m²
- Plaat langs achterzijde geschroefd
- Geprofileerde zijkant

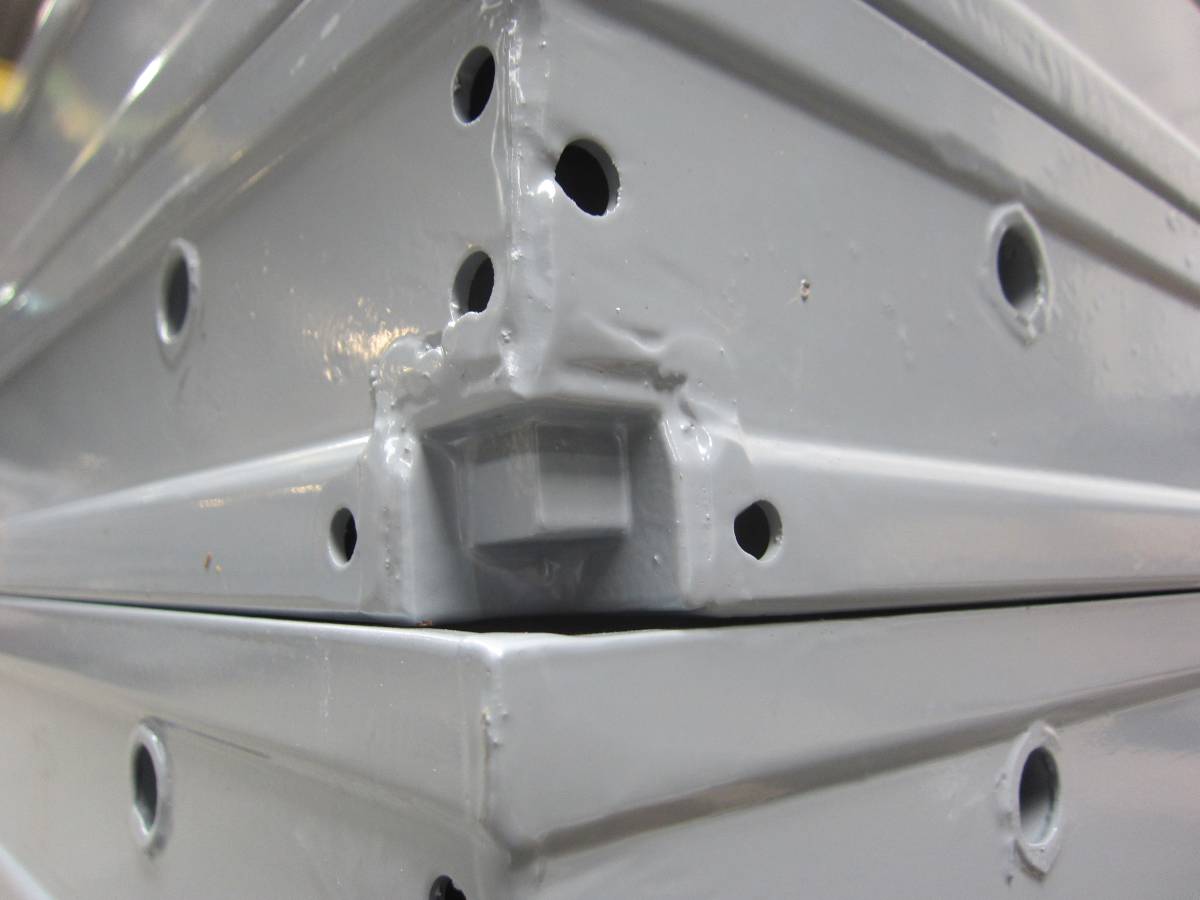

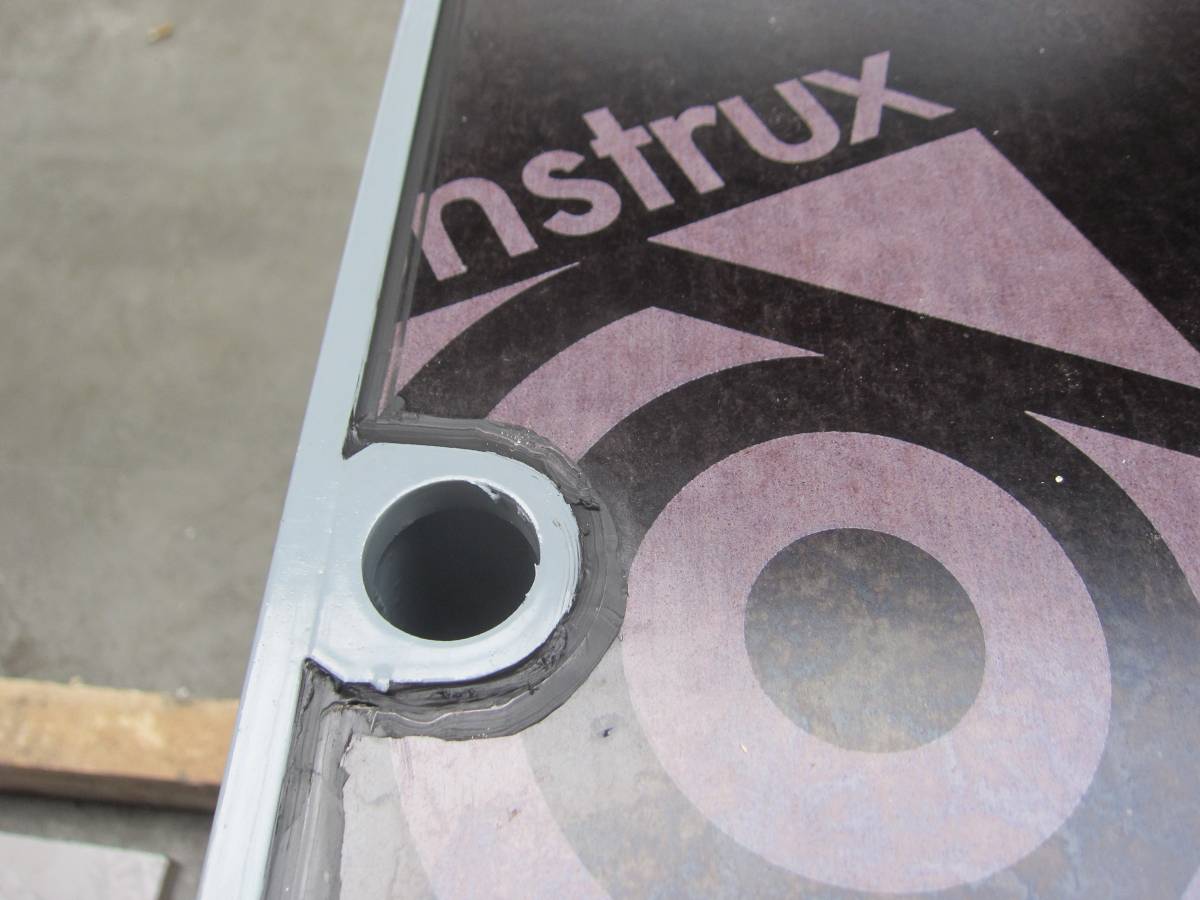

- Stalen conische afbindbussen
Het Tricon-systeem beantwoordt aan volgende eisen:
- Robuust en stabiel
- Gemakkelijk en ergonomisch
- Ontworpen en berekend volgens de geldende normen
- Strikt gecontroleerde en gecertificeerde eigen productie
Specificaties van het Tricon-systeem:
- Modulaire systeembekisting
- Paneeldikte 120mm
- Panelen met grote oppervlakte
- Beperkt aantal onderdelen
- Hoge drukweerstand 80kN/m²
- Lange levensduur
A. Robuúst en stabiel:

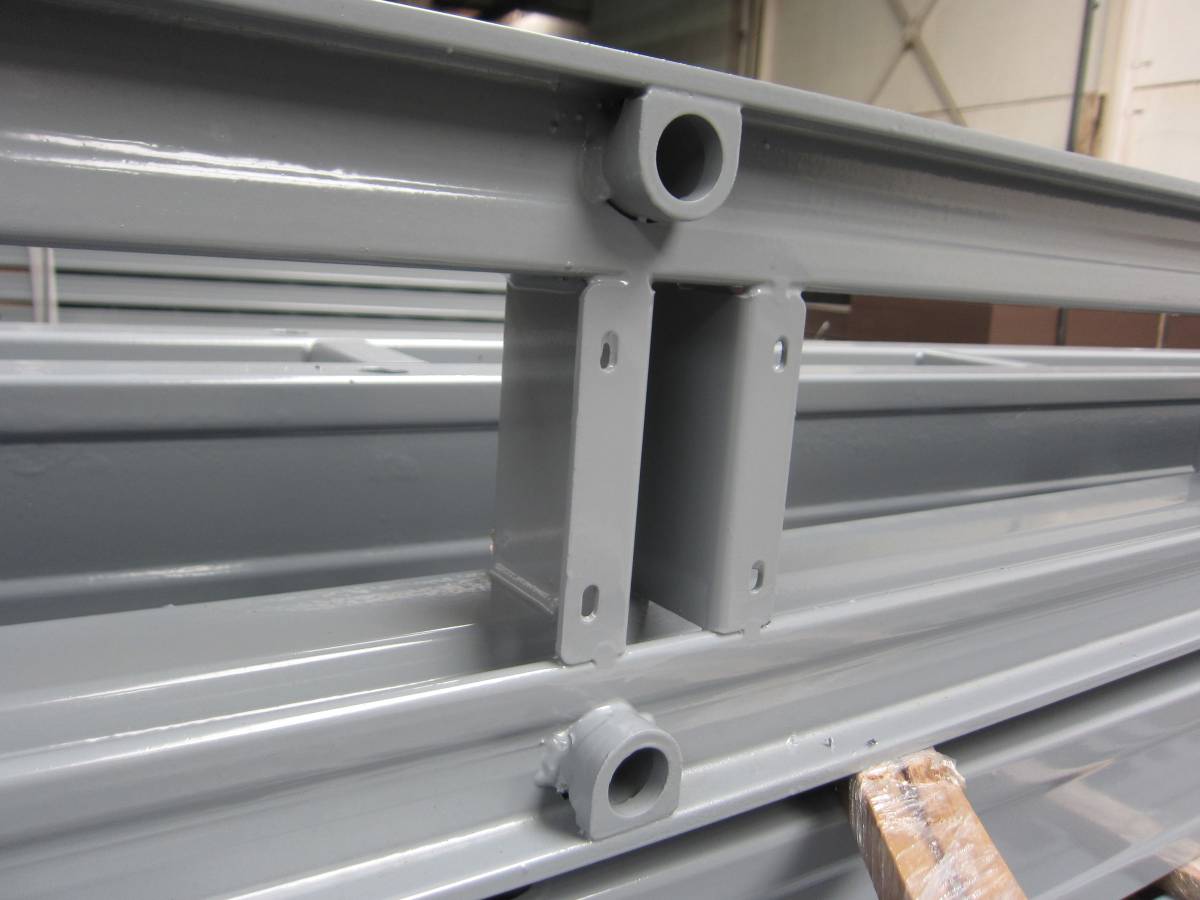

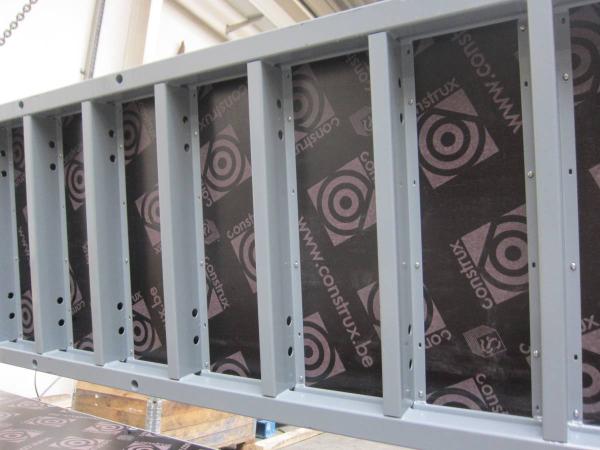

Alle gebruikte materialen zijn absoluut bouwplaatsbestendig. De panelen voor de paneelbekisting zijn opgebouwd uit een frame van stalen kokers waartegen een 18mm dikte houten multiplex beplating geschroefd is. Inwendige bescherming door galvanisatie. Uitwendige bescherming door galvanisatie en poederlakken.
B. Gemakkelijk en handig:
Door het beperkt aantal onderdelen vermindert de zoektijd en vereenvoudigt de opslag. Door dit kleine aantal componenten wordt de montage van de stalen bekisting op de bouwplaats eenvoudig.
Types Tricon-panelen:

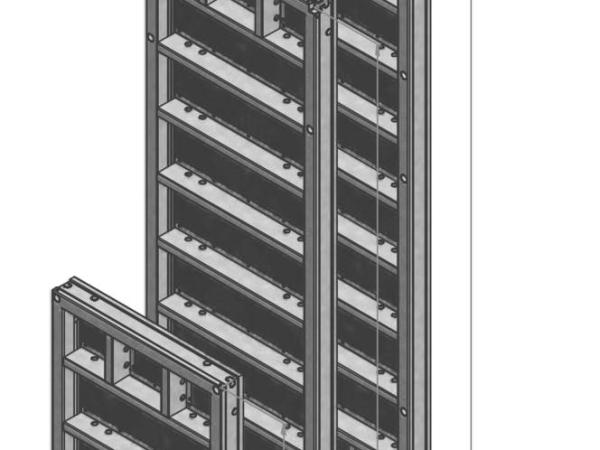

- Wandpanelen: 3 hoogtes (3300mm, 2700mm en 1200mm) met telkens 7 breedtes (2400mm, 1200mm, 900mm, 720mm, 600mm, 300mm en 240mm)
- Universele panelen: 1 universeel paneel van 720mm breed per hoogte, voorzien van een extra gatenpatroon per 30mm, te gebruiken in hoeken, bij wandaansluitingen, als eindpanelen en bij het uitvoeren van kolommen
- Vaste hoekpanelen: binnenhoeken, voor de bekisting van hoeken van 90°
- Scharnierende hoekpanelen: binnen- en buitenhoeken, voor het bekisten van scherpe en stompe hoeken
- Ontkistingshoeken: krimpende hoeken die gebruikt worden bij het bekisten van trapschachten en liftkernen
- Maatwerk mogelijk
Gebruik van de Tricon-bekisting:
- Het koppelen van de panelen gebeurt met de Tricon-spanklem, 2 per verbinding bij panelen van 2700mm, de panelen worden tegelijkertijd vastgeklemd en uitgelijnd
- De pasbalk met een lengte van 850mm heeft geïntegreerde haken en is universeel inzetbaar om verbindingen tussen panelen onderling te verstevigen en uit te lijnen
- De 2400mm brede panelen hebben afbindgaten in het midden, de smallere panelen zijn links en rechts voorzien van afbindgaten, door deze afbindgaten kunnen de spanstaven aangebracht worden
- De maximaal toelaatbare werklast van de spanstaven Ø15mm en Ø20mm is in overeenstemming met DIN18216 Bij een wandhoogte van 2700mm moeten er 2 spanstaven in de hoogte gebruikt worden
- Bij een wandhoogte van 3300mm moeten er 3 spanstaven in de hoogte gebruikt worden
- Ongebruikte ankergaten moeten aan de plaatzijde worden afgesloten met een plastic dop
- Als er twee verschillende paneelbreedtes naast elkaar staan wordt steeds het breedste paneel afgebonden
- Vulstukken van 50mm, 60mm en 100mm zijn aluminium profielen, de standaard spanklemmen volstaan voor de uitlijning, de spanstaven worden doorheen de vulstukken gestoken
- Van 110mm tot 230mm breed dienen vullingen te worden gemaakt in hout, de balken worden met de spanklem samengevoegd aan het paneel, een Tricon-pasbalk zorgt voor de uitlijning, de spanstaaf gaat doorheen deze pasbalk

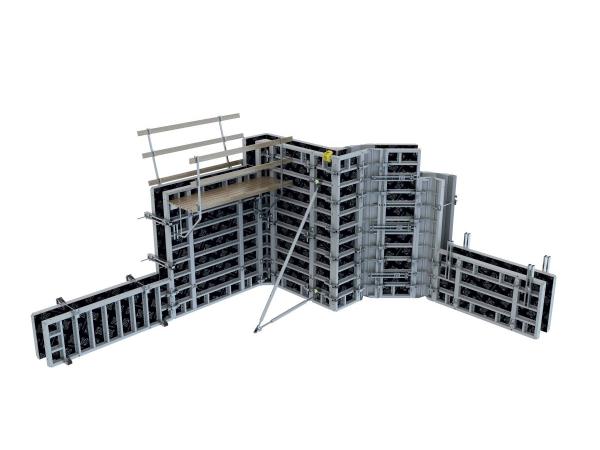

- Rechte hoeken worden gemaakt door aan de binnenzijde een binnenhoek en aan de buitenzijde 2 wandpanelen of een wandpaneel en een universeel paneel aan mekaar te klemmen met een Tricon-spanklem
- Scherpe en stompe hoeken worden gemaakt door aan beide zijden scharnierende hoeken te gebruiken, deze hoeken zijn in roestvrij staal
- Enkelzijdige wanden worden bekist door gebruik te maken van stabilisatoren
Het Tricon-systeem is een modulaire paneelbekisting met een beperkt aantal toebehoren:
- Loopsteiger
- Kopanker met vleugelmoer
- Pasbalk 850 zonder haken
- Klemafstandhouder
- Dubbele schoor 2940-1900

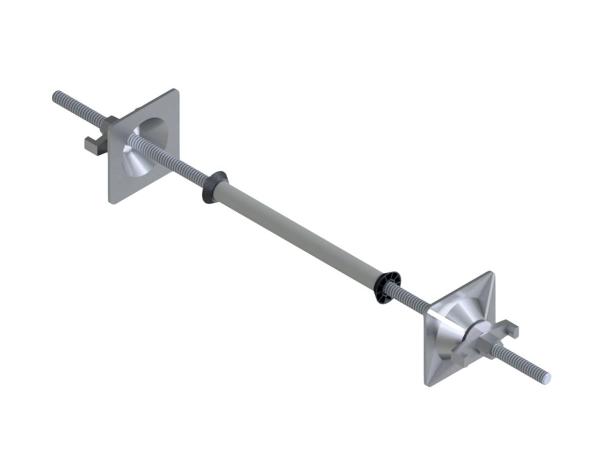

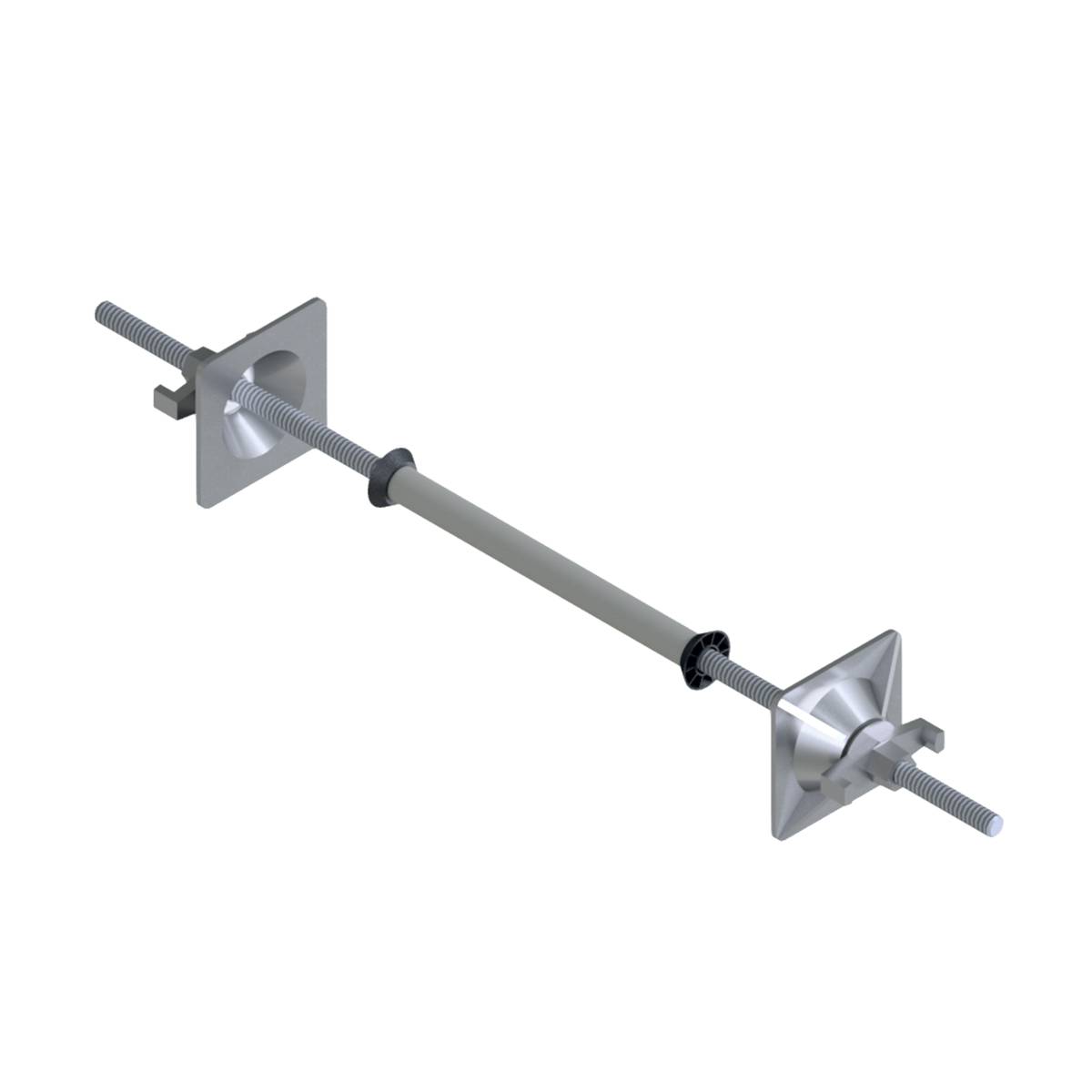

- Spanstaaf met vleugelmoer
- Voetklem
- Voetplaat
- Kraanhaak
- Spanklem

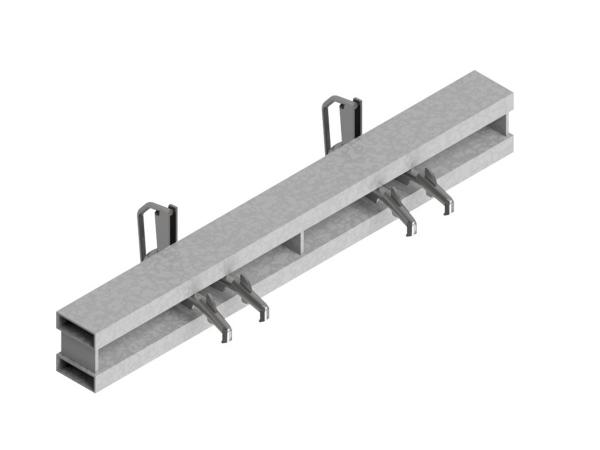

- Pasbalk 850 met haken

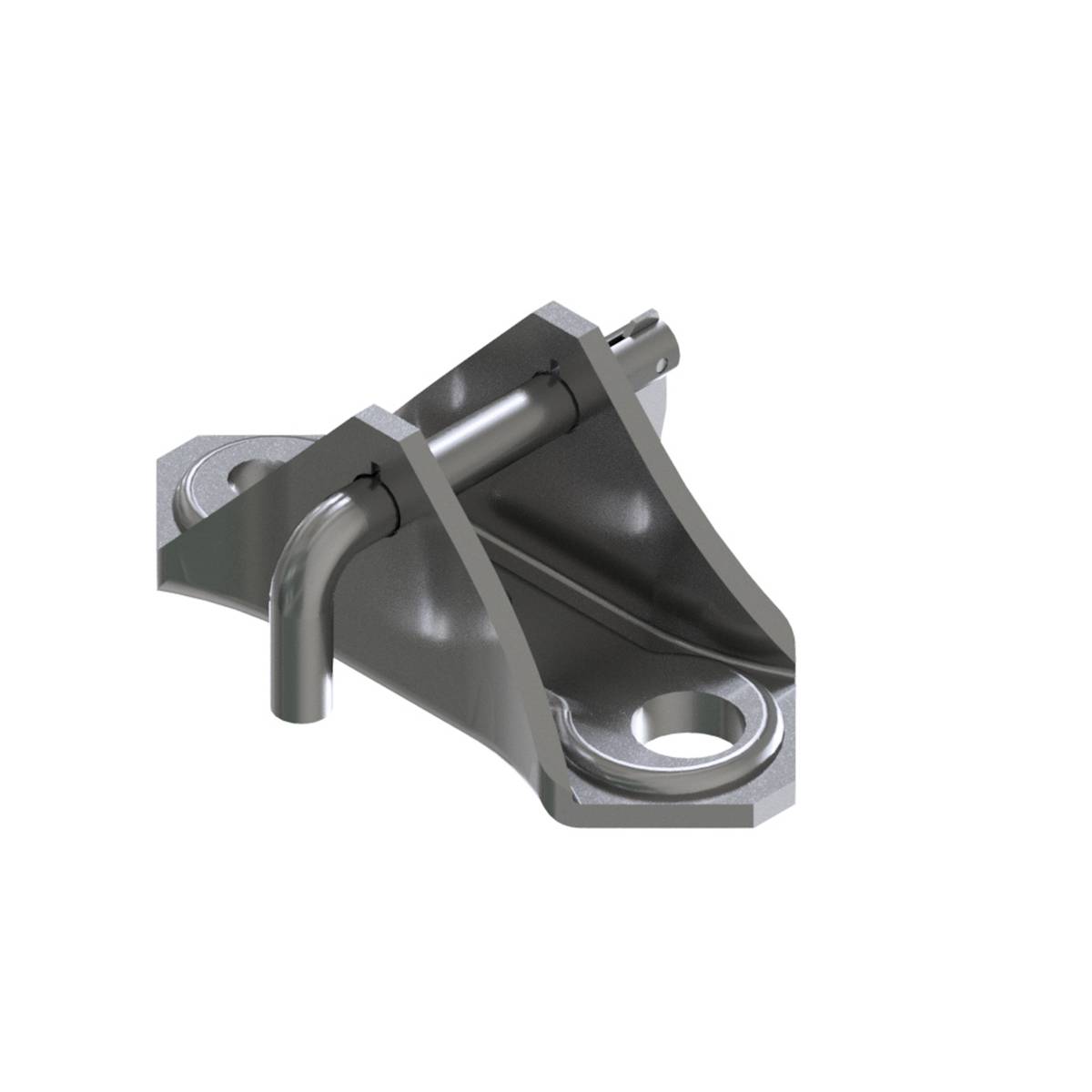

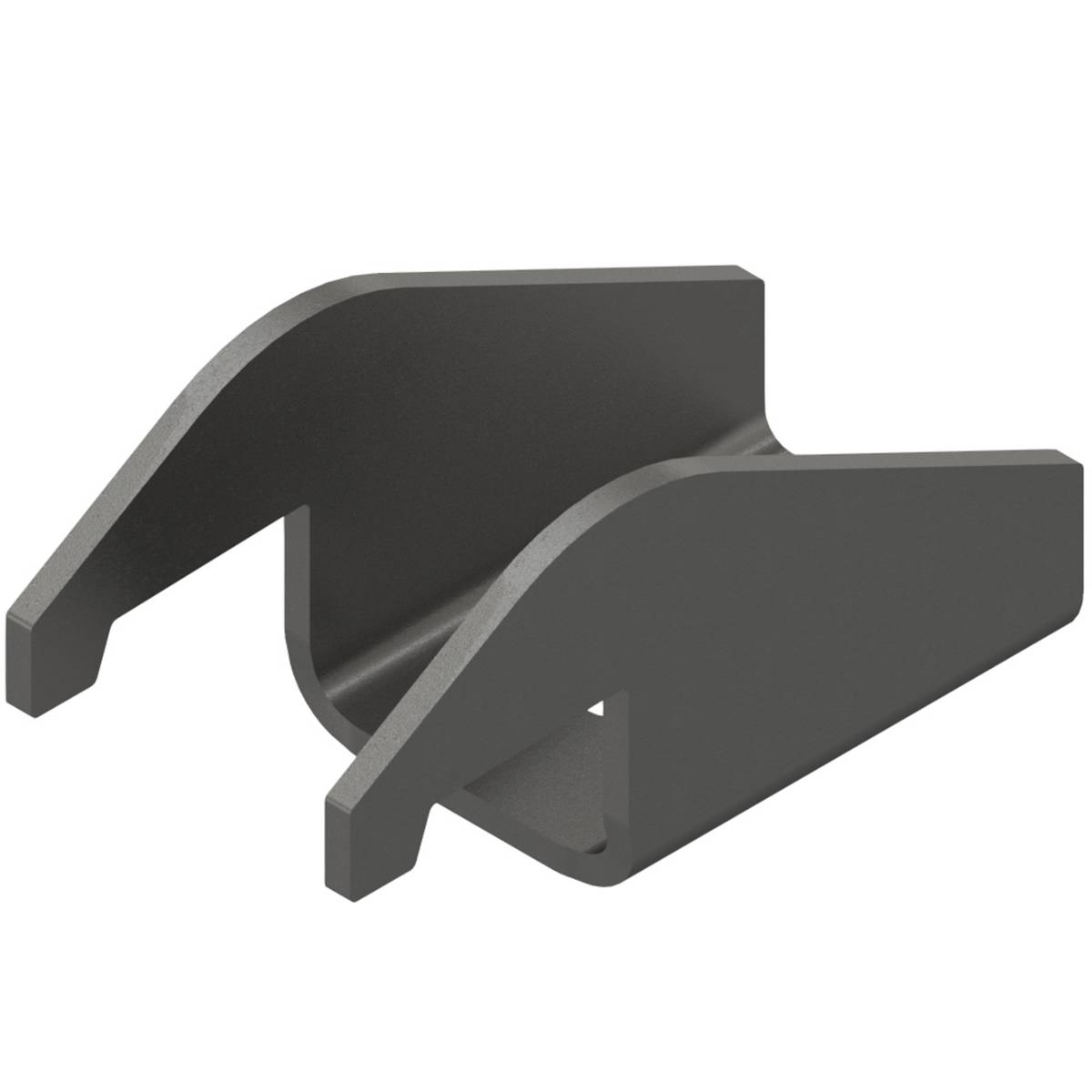

- Schoorkop

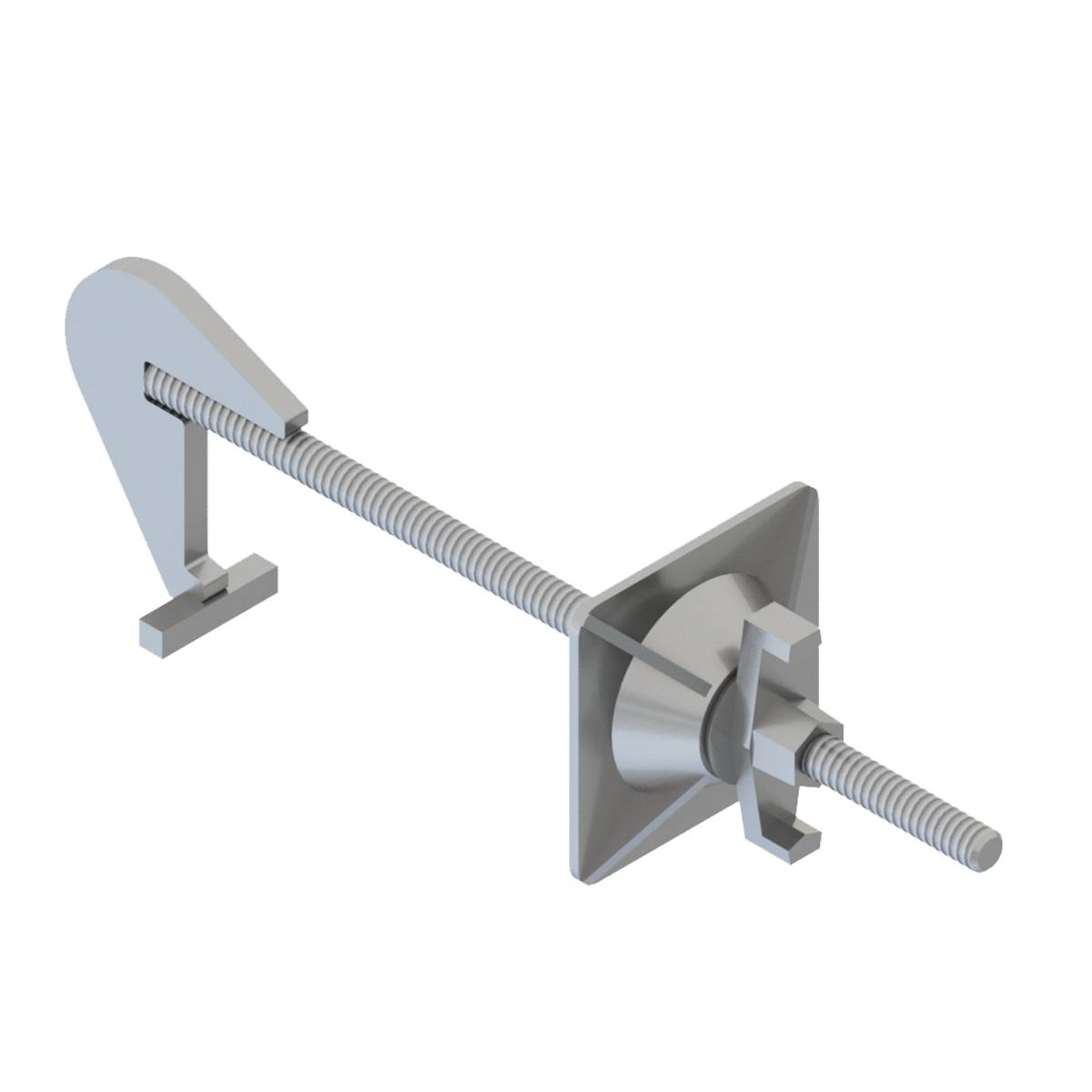

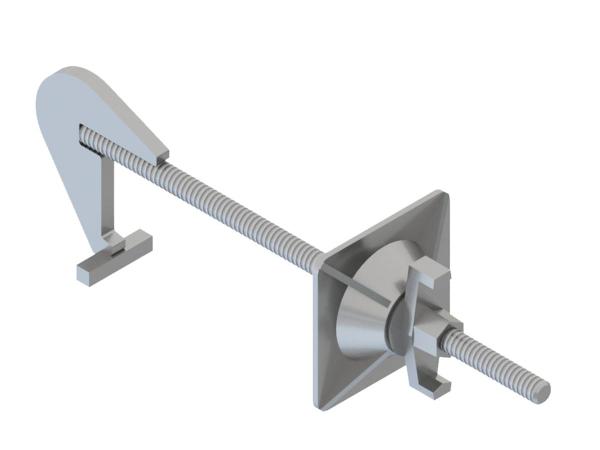

- Spanhaak met vleugelmoer
Schakel ons in voor prefabmallen en maatwerk
Wij denken met u mee wanneer u een specifieke bekisting, zoals paneelbekisting, nodig heeft. Bent u benieuwd naar de mogelijkheden van verschillende types bekisting en dergelijke? Vul het contactformulier in, e-mail naar info@construx.eu of bespreek uw wensen telefonisch met een van onze deskundige medewerkers in België en Nederland. Wij staan voor u klaar met gedegen advies op maat van al uw wensen voor bekistingssystemen.
